Sammelthread neue Diagramme in 8.0

HI, ich hab mal eine neues Thema angelegt, da ich so ein paar Punkte habe, das die neuen Diagramme angeht.

Die Diagramme sind generell schon mal richtig klasse und mit ein Grund, warum ich jetzt in Zukunft vermehrt Symcon verwenden werde.

Bei den Balkendiagrammen würde ich mir aber noch wünschen, dass man hier durch Rauszoomen auch noch die Auflösung „Woche“ sehen kann. Es gibt ja schon Minute, Stunde, Tag, Monat, Jahr aber Woche finde ich gerade was Verbraucher oder PV angeht auch noch interessant.

Dann habe ich eben mal meine PV-Anlage in Symcon aufgenommen und da hätte ich gerne ein Diagramm, wie sich der Tagesverbrauch zusammensetzt. Mein Wunsch war es hierfür einen Balken zuhaben für den Gesamtverbrauch und daneben gestapelt die Zusammensetzung. Hier mal ein Beispiel. Ich hab das auch hinbekommen, indem ich für eine Variable bei Achse „Rechts“ eingestellt habe, aber zum einen geht das nur mit einer zusätzlichen Y-Achse und dann haben beide Achsen leider eine unterschiedliche (dyn.) Skalierung. Vielleicht lässt sich das von IPS ja noch besser umsetzen?

Prinzipiell wird im Hintergrund bereits eine wöchentliche Aggregationsstufe berechnet, die wurde bisher aber nie von den Graphen verwendet. Da ist also Potential, man müsste nur schauen, wie man das geschickt umsetzen kann.

Was die Gruppierung angeht steht definitiv noch eine Anpassung der Diagramme an. Diese müssen ja sowieso noch umgebaut werden, damit sie sich von den Profilen lösen. In dem Rahmen soll auch die Gruppierung konfigurierbar werden. Das hat es einfach nicht mehr in die 8.0 geschafft.

1 „Gefällt mir“

Klasse, dass ihr das schon auf der Roadmap habt👍

Wie gesagt, die neuen Diagramme sind auch schon jetzt spitze :star_struck:

Fehlen nur noch ein paar Feinheiten, wie den Kontrast bei den Gitterlinien abschwächen bzw. konfigurierbar machen. Und was bei mir ja noch sehr störend ist ist, die Sache mit dem ungewollten Rauszoomen auf Dekade mit ewigem Stillstand der Visu. Wäre toll, wenn ihr die Ursache dafür findet und fixen könntet. Falls ihr das nicht nachvollziehen könnt unterstütze ich auch gerne!

Macht weiter so! Grüße André

Das haben wir alles schon notiert. Der Fehler beim Rauszoomen liegt leider in der verwendeten Bibliothek. Das Team ist aber ziemlich fit mit dem Fixen, wenn man was meldet. Da wir aber in der 8.0 nicht mehr die Versionen hochschrauben wollen, kommt der Fix dann erst in der 8.1.

1 „Gefällt mir“

Die Diagramme werden besser und besser. Ich schaffe es leider nicht, mit den neuen Diagrammen die Balken nebeneinander zu stellen (nicht zu stapeln).

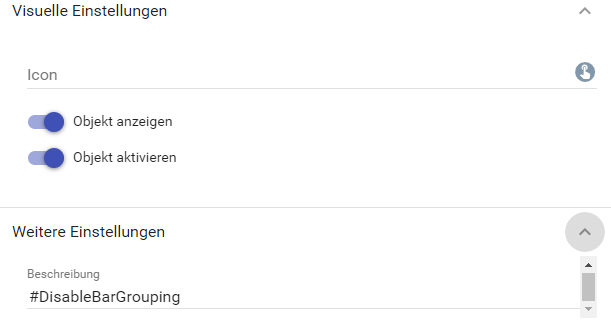

Ist etwas versteckt und nicht besonders eingängig in der Diagram-Konfiguration versteckt:
grafik

Danke
Könnte man da nicht etwas nachbessern und unter den visuellen Vinstellungen einen Schalter platzieren?

Ich habe einen Fall, wo im Diagram die dynamische Skalierung für den minimalen Wert nicht funktioniert.
Bei meinem Rheinpegel habe ich in der Variablendarstellung entsprechende Farben für die unterschiedliche Pegelbereiche hinterlegt:

Der max Wert wird bei der Skalierung schön dynamisch mitgeführt.
Der min Wert ist beim Öffnen des Diagrams ok:

Verschiebe ich nun das Diagram nach rechts, so springt der min Wert auf 0. Das gleiche passiert bei der Auswahl Woche/Monat/etc.:

Ich denke, dass kann man so verstehen, dass hier noch weitere Einstellungen geplant sind.

Ich finde, dass sich bei den Diagrammen schon ganz viel getan hat und ich finde es auch ok, dass diese auch schon released wurden, auch wenn hier noch nicht alles ganz rund läuft. Aber so wie das Symcon Team da aktuell dran ist, bin ich doch sehr guter Dinge, dass in wenigen Monaten hier kaum noch Bugs zu finden sind👍

Das Verhalten kenne ich auch und habe das bei mir auch schon mal gesehen. Ist aber doch relativ selten.

Ich habe heute auf IPS 8.0 geupdatet. Wie nutze ich die neuen Graphen mit gestapelten Balken? Bie Mir sieht das Konfigmenü der Diagramm-Instanz immer noch aus wie vor her? Oder ist das ein neues Modul? Man findet auch nicht wirklich eine Dokumentation dazu. Kann mir wer helfen?

Da es bei mir einfach ging, kann ich jetzt nur raten, woran es liegen kann. Ich habe aber meine komplette Visu direkt mit der 8.0 angefangen.

  • Hast du in der Visuinstanz den Haken für die neuen Diagramme gesetzt?
  • dann müssen die dargestellten Variablen zum Stapeln auch die gleiche Einheit besitzen.
  • evtl. geht es auch nur bei neu angelegten Diagrammen?

Viel Erfolg! André

Hallo, ich habe da ein komisches Verhalten und das sieht so aus:


es handelt sich um eine Integer Variable aber im CSV export gibt es Nachkommastellen:

22.2.2025 08:30:00;-155,583333;
22.2.2025 08:30:52;-185,000000;
22.2.2025 08:30:20;-126,000000
22.2.2025 08:31:00;-159,366667;
22.2.2025 08:31:34;-190,000000;
22.2.2025 08:31:53;-122,000000
22.2.2025 08:32:00;-133,616667;
22.2.2025 08:32:06;-186,000000;
22.2.2025 08:32:51;-88,000000
22.2.2025 08:33:00;-85,033333;
22.2.2025 08:33:59;-136,000000;
22.2.2025 08:33:04;-57,000000
22.2.2025 08:34:00;-115,216667;
22.2.2025 08:34:21;-143,000000;
22.2.2025 08:34:02;0,000000
22.2.2025 08:35:00;-48,150000;
22.2.2025 08:35:06;-102,000000;
22.2.2025 08:35:32;-9,000000

Die Bilder sind aus dem Edge Browser, in der Android App wird das Diagramm korrekt angezeigt. Einen anderen Browser möchte ich lieber keinen installieren zum testen.
Auf einem anderen Rechner funktioniert es im Edge richtig, wenn ich über die …ipmagic.de Adresse gehe, lokal mit :3777 nicht? Auf dem ursprünglichen Rechner geht beides nicht?

Habe ich jetzt auch desöfteten bemerkt.

Danke, dass war der fehlende Hinweis. Den neuen Graphen muss man in der Visu-Einstellung aktivieren. Hatte dazu aber auch nichts in der Doku gesehen.

Oh, ich vermute der „Balken“ im oberen Diagramm sind einfach auch die Pfeile aus dem unteren, nur viel enger aneinander. Die klappen tatsächlich nicht so gut, wenn die so eng aneinander sind. Da müsste ich nochmal was anpassen. Technisch arbeiten alle Werte in Graphen mit Nachkommastellen, da ja auf anderen Aggregationsstufen auch Durchschnittswerte berechnet werden, wodurch auch Integer Nachkommastellen haben können. Werden die Werte verdichtet oder so? Denn tatsächlich sollten die Nachkommastellen nicht so signifikant sein…

Guten Morgen,

nachdem ich mittlerweile auch auf die 8.0 umgestellt habe, teste ich mich gerade mit den neuen Diagrammen durch um mich von meinen altgeliebten Highcharts zu verabschieden.

Neben den schon bekannte Anzeigefehlern ist mir bei mir heute dieser aufgefallen.

Variable mit Aggregation „Zähler“ und Zeitspanne „Jahr“


Der Balken ist sehr schmal.

Selbe Variable mit Zeitspanne „Monat“ füllt die Spalte korrekt aus.

In der alten Ansicht unter Webfront sieht es korrekt aus.

Kann ich hier etwas selbst ändern oder ist das ein Problem der neuen Diagramm-Engine.

Wie hast du das denn provoziert? Kann es sein, dass die schmale Spalte bei einem Rauszoomen zurückgeblieben ist? Ich könnte mir nämlich vorstellen, dass das noch ein Tageswert ist, der entsprechend schmal dargestellt wird und das Laden der neuen Werte noch nicht abgeschlossen ist. Könnte so etwas sein? Oder bleibt die Ansicht so, wenn du das Diagramm schließt und neu öffnest immer noch?

Leider ist es nicht so einfach.

Ein Reload der Seite oder warten bringt nichts

Kann auch ein eenig zoomen, solange es in der Monatsansicht bleibt, ist der Balken dünn

Ich habe gerade mal bei mir geschaut, aber in der Jahresansicht sieht in meinem Balkendiagramm alles richtig aus…

Kannst du sonst mal eine Minimalvisu mit so einem Graphen freigeben und mir per PM schicken?
