[Modul] G-Homa WLAN-Steckdosen

Nall-chan · 1. Januar 2018 um 14:50

G-Homa Modul

Ermöglicht das Auffinden, Konfigurieren und Steuern von WLAN-Steckdosen vom Hersteller G-Homa.

Inhaltsverzeichnis

1. Funktionsumfang

G-Homa Plug

Steuern des Schaltzustands.
Empfangen und Darstellen des Schaltzustands, sowie der Energiemessung.

G-Homa Discovery

Auflisten alle im Netzwerk verfügbaren Geräte.
Erstellen von neuen G-Homa Plug-Instanzen in Symcon.
Abfragen der Konfiguration der Geräte.
Konfigurieren der Geräte für den Betrieb mit Symcon.
Konfigurieren von Parametern für Netzwerk und Zeitserver der Geräte.

2. Voraussetzungen

Symcon ab Version 8.1
G-Homa WLAN-Steckdosen

3. Software-Installation

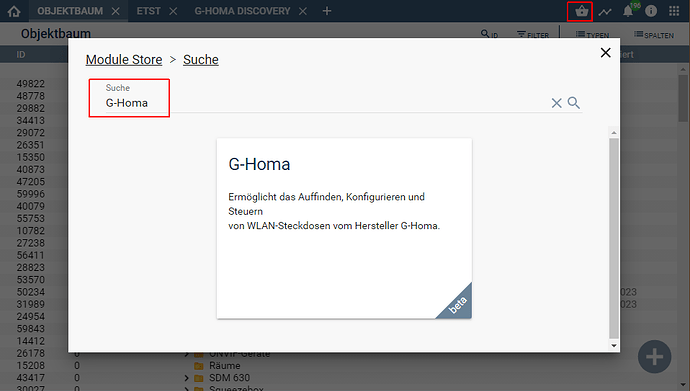

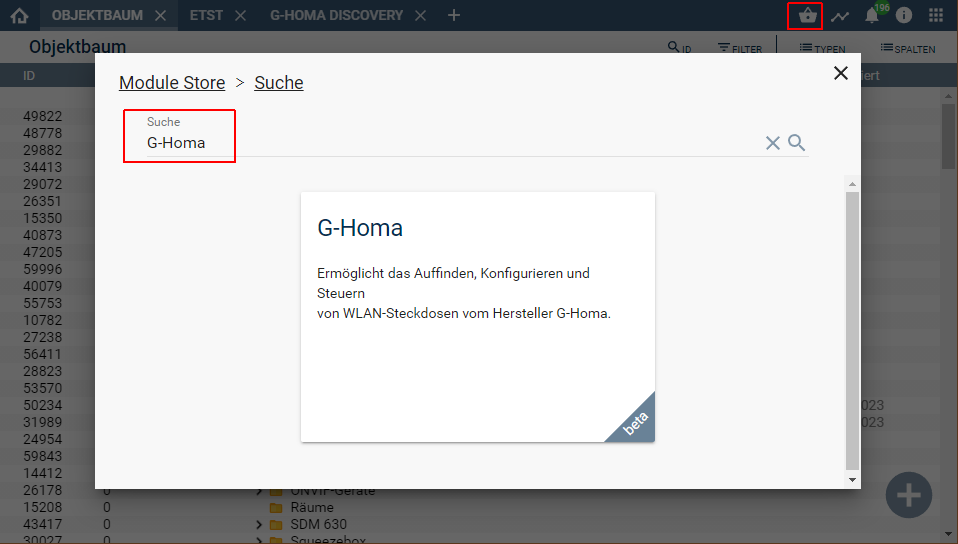

Über den ‚Module-Store‘ in Symcon das Modul ‚G-Homa‘ hinzufügen.
Bei kommerzieller Nutzung (z.B. als Errichter oder Integrator) wenden Sie sich bitte an den Autor.

4. Einrichten der Instanzen in IP-Symcon

Details sind in der Dokumentation der jeweiligen Module beschrieben.
Es wird dingend empfohlen die Einrichtung mit dem G-Homa Discovery zu starten.

Die Geräte müssen eine spezielle Konfiguration erhalten, welche über die Discovery-Instanz an die Geräte übertragen werden muss.

Damit Symcon die Geräte findet, müssen diese im WLAN erreichbar sein.
Außerdem müssen Symcon und die Geräte im gleichen IP-Segment sein, da die Discovery-Instanz über einen UDP Broadcast läuft.

Um die Geräte mit dem eigenen WLAN zu koppeln, kann die Hersteller APP genutzt werden.

Alternativ ist es auch über folgenden Ablauf mit Symcon möglich:

Symcon muss auf einem Gerät installiert sein, welches über eine WLAN-Schnittstelle verfügt.
Die Geräte müssen auf Werkseinstellung gesetzt sein (schnelles Blinken der LED).
Das neue Gerät mit einem ca. 3 Sekunden Tastendruck in den AP-Modus versetzen.
Der Host mit der Symcon installation muss mit dem AP G-Homa verbunden werden (DHCP muss aktiv sein!).
Anschließend ist die Instanz G-Homa Discovery zu öffnen. Wird kein Gerät angezeigt, so ist der Button aktualisieren zu betätigen.
Das neu gefundene Gerät ist in der Liste des auszuwählen.
Anschließend muss über den Button Ausgewähltes Gerät konfigurieren die WLAN Konfiguration eingetragen werden und abschließen mit dem Button Schreibe WLAN an das Gerät übertragen werden.
Weitere Konfiguration siehe im G-Homa Discovery

5. Anhang

1. GUID der Module

Modul	Typ	Prefix	GUID
GHoma Plug	Device	GHOMA	{5F0CF4B0-7395-4ABF-B10F-AA0109A0F016}
GHoma Discovery	Discovery	GHOMA	{535EF8FE-EE78-4385-8B61-D118FAE5AE5A}

2. Hinweise

Die Konfiguration der Geräte kann jederzeit über ein verbundenes WLAN/LAN oder den integrierten Access-Point
ausgelesen und verändert werden.
Der Zugriff ist nicht abgesichert und somit können auch gespeicherte WLAN-Zugangsdaten
ausgelesen werden.
Die Geräte sollten somit nicht im öffentlich zugänglichen Bereich betrieben werden,
da über einen langen Tastendruck der AP-Modus (unverschlüsselt!) aktiviert wird und
alle Daten ausgelesen werden können.

Dieses Modul trennt die Verbindung von den Geräten zur (chinesischen) Cloud.
Symcon fungiert für die Geräte als Master und eine verlorene Verbindung zu Symcon wird
mit einer blinkenden LED an den Geräten signalisiert.

3. Changlog

Version 8.0:

Version für Symcon 8.1
Umstellung auf Darstellungen
Migration für alte Instanzen von Version 1.1 überarbeitet (Umstellung auf ServerSocket)
Refactoring
Dokumentation überarbeitet

Version 7.0:

Version für Symcon 7.0

Version 6.0:

Konfigurator in Discovery Instanz geändert
Discovery benötigt keinen IO mehr
Konfigurieren der Geräte über das Konfigurationsformular der Discovery-Instanz komplett überarbeitet
Verwaltung des verbundenen Gerätes in der Geräte-Instanz überarbeitet

Version 5.0:

Intern Überarbeitet

Version 2.0:

Geräte werden über den Server Socket angebunden anstatt wie bisher über einen Client Socket (Nur für Symcon 5.0)

Version 1.1:

Fixes für Symcon 5.0

Version 1.0:

Erstes offizielles Release

6. Spenden

Die Library ist für die nicht kommerzielle Nutzung kostenlos, Schenkungen als Unterstützung für den Autor werden hier akzeptiert:

7. Lizenz

IPS-Modul:
CC BY-NC-SA 4.0

tomgr · 1. Januar 2018 um 18:43

frohes Neues Michael,

kurz probiert, und geht.
Allerdings finde ich die G-Homa etwas zickig, aber mal mit spielen.

Nall-chan · 1. Januar 2018 um 18:47

Schön das es läuft.
Für die 9,99€ wenn die Geräte im Angebot sind, kann man nicht viel falsch machen. Aber auch nicht so viel erwarten.

Leider ist die Umsetzung noch nicht 110%
Aber bis Paresy den ServerSocket von IPS nicht anpasst, muss es reichen
Gibt die Teile ja auch mit Energiemesser, allerdings habe ich weder so ein Gerät noch Code gesehen wo die Daten ermittelt werden.

Michael

tomgr · 1. Januar 2018 um 18:57

Und was ich gerade noch sehe,
ich habe die mit Leistungsmessung für jetzt 14.99 EUR.

Nall-chan · 1. Januar 2018 um 20:08

Cool
Kann man da etwas im Debug der Instanz sehen?
Außer dem Heartbeat?
Eventuell kann man da etwas rückrechnen wenn man einen definierten Verbrauch misst.
Michael

tomgr · 7. Januar 2018 um 13:26

Leistungsmessung mit Register Var und Skript geht.
Mal zusammen gebastelt, um zu sehen was kommt.


<?
   if ($_IPS['SENDER'] == "RegisterVariable")
    {
       $data = $_IPS['VALUE'];
//       var_dump (ResultToHexDisplay($data));
		 $data =ResultToHexDisplay($data);
       $laenge = strlen($data);
//       var_dump ( ($laenge) );
/*
07.01.2018 11:56:27 | Register Variable | string(59) "5AA5001690010AE03523D32B8EFFFE018139000001012000017F465BB5
"
string(3) "58
"
*/
       if ($laenge == 58){
         $arr = str_split($data, 2);
         var_dump ($arr[22]);
		 var_dump ($arr[21]);
         SetValue(38565 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\g-homa string]*/  , $data);
			if ($arr[22] == "20")
			{
				$data = "0x".$arr[23].$arr[24].$arr[25].$arr[26];
				var_dump ($data);
				if ($arr[21] == "03")
				{
					$tmp = ( (intval($data,0))/256) / 100;
			      SetValue(31217 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\Volt]*/  , $tmp);
				}
				if ($arr[21] == "01")
				{
					$tmp = ((intval($data,0))/256) /100;
			      SetValue(19053 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\Watt]*/  , $tmp);
				}
				if ($arr[21] == "04")
				{
					$tmp = ((intval($data,0))/256 /100) ;
			      SetValue(31577 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\Ampere]*/  , $tmp);
				}
				if ($arr[21] == "05")
				{
					$tmp = ((intval($data,0))/256 /100) ;
			      SetValue(52505 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\Hertz]*/  , $tmp);
				}
				if ($arr[21] == "07")
				{
					$tmp = ((intval($data,0))/256 /100) ;
			      SetValue(58145 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\07]*/  , $tmp);
				}
				if ($arr[21] == "08")
				{
					$tmp = ((intval($data,0))/256 /100) ;
			      SetValue(57126 /*[Sonoff-Module\TS\G-Homa Plug\Register Variable g-homa\08]*/  , $tmp);
				}
			}
       }
    }

function ResultToHexDisplay($Result)
    {
    $ResultConv = "";
    for ($x = 0; $x < (strlen($Result)); $x++)
        {
        if (ord($Result[ $x ]) < 16) $ResultConv .= "0";
        $ResultConv .= strtoupper(dechex(ord($Result[ $x ])));
        }
    return $ResultConv;
    }
?>

tomgr · 7. Januar 2018 um 13:47

STATE var wird bei Empfang von :
5A A5 00 16 90 01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 03 20 00 59 16 55 5B B5

auf false gesetzt, Dose bleibt aber an.
Passiert immer, wenn die „Volt“ übetragen werden,

Nall-chan · 7. Januar 2018 um 14:24

Danke für die ganzen Daten und Infos.
Sobald ich Zeit habe, baue ich das ein.
Das der STATE falsch gesetzt wird kann durchaus sein, muss ich prüfen ob ich da nicht ein Bit zuviel berücksichtige.
Michael

tomgr · 7. Januar 2018 um 17:08

gerne Michael…

und noch einer.
Das könnte die Gesammtleistung in W/h sein :
5A A5 00 16 90 01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 02 00 00 01 55 8F 5B B5

Habe es mal grob per 60W „Glühobst“ probiert.
Aber die Werte kommen nur sporadisch von selber.
Da habe ich etwas nachgeholfen, und sende 1x pro Minute „GHOMA_Timeout“, kurz danach trudeln dann die Werte ein.

Die letzen 4 Bytes vor 5B B5 sind die Messwerte, meiner Meinung.

ps und lass dir Zeit mit dem einbauen, bin noch nicht 100% sicher, ob das alles richtig ist.

tomgr · 7. Januar 2018 um 17:54

08 ist der Leistungsfaktor.
07 ist die Scheinleistung oben aus dem Skript

getestet mit LED’s, Glühobst.

Bitte mal „gegentesten“, wer die Dinger hat.

tomgr · 8. Januar 2018 um 12:22

$data = "0x".$arr[23].$arr[24].$arr[25].$arr[26];

ist falsch, muss so sein:

$data = "0x".$arr[23].$arr[24].$arr[25];

Und dann die Berechnung anders machen :

$tmp =  (intval($data,0)) / 100;

$arr[26] scheint die Prüfsumme zu sein.
Sol läuft es jetzt bei mir, und ich werde mal Werte aufzeichnen.

Nall-chan · 13. Januar 2018 um 16:18

ja der letzte Wert vor dem ‚Tail‘ ist die Checksumme.

Ich versuche das gerade einzubauen, muss aber noch prüfen was mein Gerät sendet.

Die Variablen sollten dann erzeugt werden, sobald ein Messwert eintrifft.

Da ich vorher die unterschiedlichen Typen von Werten nicht unterschieden habe; ist es logisch dass er den Status bei dir falsch anzeigt. Hier wurden dann Messwerte im Vergleich benutzt.

Sehe ich dann richtig, dass 02 das Status des Relais ist ?

Michael

tomgr · 13. Januar 2018 um 17:00

Sehe ich dann richtig, dass 02 das Status des Relais ist ?
Michael

An welcher Stelle bist du da ?

tomgr · 13. Januar 2018 um 17:19

Hier noch mal das neuste Registerskript, dann sollte „02“ klar sein.


<?
    if ($_IPS['SENDER'] == "RegisterVariable")
    {
       	$data = $_IPS['VALUE'];
		$data =ResultToHexDisplay($data);
       	$laenge = strlen($data);
		$arr = str_split($data, 2);
		$mac = $arr[10].$arr[11].$arr[12];

       if ($laenge == 56){
         $data = "0x".$arr[24];
		 $tmp = ( (intval($data,0))) ;
         $id = CreateVariableByName($_IPS['INSTANCE'], "Status", 1);
         SetValue($id, $tmp);
       }

       if ($laenge == 58){
			if ($arr[22] == "00")
			{
				$data = "0x".$arr[23].$arr[24].$arr[25];
				if ($arr[21] == "02")
				{
					$tmp = ( (intval($data,0))/1000) ;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Verbrauch", 2);
					SetValue($id, $tmp);
				}
			}
			if ($arr[22] == "20")
			{
				$data = "0x".$arr[23].$arr[24].$arr[25];
				if ($arr[21] == "03")
				{
					$tmp = ( (intval($data,0))) / 100;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Spannung", 2);
					SetValue($id, $tmp);
				}
				if ($arr[21] == "01")
				{
					$tmp = ((intval($data,0))) /100;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Leistung", 2);
					SetValue($id, $tmp);
				}
				if ($arr[21] == "04")
				{
					$tmp = ((intval($data,0)) /100) ;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Strom", 2);
					SetValue($id, $tmp);
				}
				if ($arr[21] == "05")
				{
					$tmp = ((intval($data,0)) /100) ;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Frequenz", 2);
					SetValue($id, $tmp);
				}
				if ($arr[21] == "07")
				{
					$tmp = ((intval($data,0)) /100) ;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Scheinleistung", 2);
					SetValue($id, $tmp);
				}
				if ($arr[21] == "08")
				{
					$tmp = ((intval($data,0)) /100) ;
					$id = CreateVariableByName($_IPS['INSTANCE'], "Powerfaktor", 2);
					SetValue($id, $tmp);
				}
			}
       }
    }

function ResultToHexDisplay($Result)
    {
    $ResultConv = "";
    //$datalong   = (strlen($Result));
    for ($x = 0; $x < (strlen($Result)); $x++)
        {
        if (ord($Result[ $x ]) < 16) $ResultConv .= "0";
        $ResultConv .= strtoupper(dechex(ord($Result[ $x ])));
        } //$x = 0; $x < $datalong; $x++
    return $ResultConv;
    } //function ResultToHexDisplay( $Result )

function CreateVariableByName($id, $name, $type)
{
   $vid = @IPS_GetVariableIDByName($name, $id);
   if($vid===false) {
      $vid = IPS_CreateVariable($type);
      IPS_SetParent($vid, $id);
      IPS_SetName($vid, $name);
   }
   return $vid;
}

?>

Taster und Zustand kommt das im LOG :

An Taster Dose
Aus 5A A5 00 15 90 01 0A E0 35 23 D3 2B 8E FF FE 01 81 11 00 00 01 00 00 00 00 0F 5B B5
ein 5A A5 00 15 90 01 0A E0 35 23 D3 2B 8E FF FE 01 81 11 00 00 01 00 00 00 FF 10 5B B5

Aus IPS :
Aus
send 5A A5 00 17 10 01 01 0A E0 35 23 D3 2B 8E FF FE 00 00 10 11 00 00 01 00 00 00 00 00 5B B5
rec 5A A5 00 15 90 01 0A E0 35 23 D3 2B 8E FF FE 01 11 11 00 00 01 00 00 00 00 7F 5B B5
ein
send 5A A5 00 17 10 01 01 0A E0 35 23 D3 2B 8E FF FE 00 00 10 11 00 00 01 00 00 00 FF 01 5B B5
rec 5A A5 00 15 90 01 0A E0 35 23 D3 2B 8E FF FE 01 11 11 00 00 01 00 00 00 FF 80 5B B5

GRR, komme da immer zu schnell wieder raus.
Aber so läuft es im Moment, und die Werte sehen gut aus, im Vergelich zu Homematic, zwave und Sonoff.
Ich häbe die Stecker immer mal zum testen hintereinander an der gleichen LAST.

Und keinen Stress machen Michael, aber „so schlecht“ sind die GHoma nicht, Sonoff ist da nicht ganz so gut.
Homematic Stecker und GHoma nehmen sich nichts, scheint gleich zu sein, Sonoff „pendelt“ etwas mehr.

Nall-chan · 13. Januar 2018 um 17:24

Vergiss es, war falsch.

Hier mal die bereinigen Werte, wenn man den Anfang ( Startbytes, Längenfeld und Commando) und das Ende (Checksumme und EndBytes) weglässt. Entspricht dem, was im Debug bei Receive->Payload steht.


Bytes               0  1  2  3  4  5  6  7  8  9 10 11 12 13 14 15 16 17 18 19 20
Messung            01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 01 20 00 01 7F
Messung            01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 02 00 00 01 55
Messung                                    FF FE 01 81 39 00 00 01 03 20 00 59 16
Messung            01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 07 20 00 04 80
Messung            01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 03 20 00 59 16
???                01 0A E0 35 23 D3 2B 8E FF FE 01 81 39 00 00 01 02 00 00 00 32
SchaltenEin remote 01 0A E0 32 23 94 72 86 FF FE 01 11 11 00 00 01 00 00 00 FF
SchaltenEin remote 01 0A E0 35 23 D3 2B 8E FF FE 01 11 11 00 00 01 00 00 00 FF
SchaltenAus lokal  01 0A E0 32 23 94 72 86 FF FE 01 81 11 00 00 01 00 00 00 00

Somit sind die Messwerte immer an Stelle 18 bis 20.
Der Typ der Messung an 16. Stelle.
Und Byte 12 gibt an ob es eine Messung ist (0x39) oder Status vom Relay (0x11).
Gibt es bei der Messung auch als Typ an Stelle 16 auch den Wert 0x06 ?
Eventuell die Blindleistung ?

Ansonsten kann ich nur das mit den drei ??? nicht nachvollziehen.
Ist eine Messung (0x39), aber da ist keine 0x20 an Stelle 17 wie bei den anderen.
Der Wert errechnete Wert aus x00 x00 x32 wäre ja 0,5. Nur was soll das sein

Der ‚Rest‘ ist jetzt online zum testen verfügbar.

Michael

tomgr · 13. Januar 2018 um 17:59

Ok Michael,

mal gerade geschaut :

5A A5 00 16 90 01 0A E0 35 23 D3 64 94 FF FE 01 81 39 00 00 01 02 00 00 0C F4 A6 5B B5

Ist bei mir der „Verbrauch“.
Dein Byte 17 macht mir noch Kummer, ist bei allen Messwerten „20“ nur beim Verbrauch ist es „00“.
Also so wie es es geloggt habe, der Gesamtverbrauch, aber das schaue ich mir noch mal an, ob es hier passt.

Nall-chan · 13. Januar 2018 um 18:03

Könnte aber ‚sinnvoll‘ sein.

20 Für Absolutwerte
00 für Zählerwerte
oder so

Mhh. eventuell auch 00 vor dem Relais und 20 hinter dem Relais ? Dann sollten da aber mehrere kommen.
Wobei ich auch nicht weiß, ob man die Messung aktiv abfragen kann.

Ist der Verbrauch auch / 100 in kwh ?

Michael

tomgr · 13. Januar 2018 um 18:17

Ich habe oben stehen :
$tmp = ( (intval($data,0))/1000) ;

Und dein Modul läuft hier jetzt auch, aber noch mit den Reg Skript und auch den alten VAR’s um zu sehen was passiert.

ps. alles was geloggt wird, sind die alten Werte seit knapp 2 Tagen.

Nall-chan · 13. Januar 2018 um 18:23

Oh, übersehen. Ich ändere das eben auf / 1000.
Die Profile sind zum Großteil aus IPS und haben somit nur 2 Kommastellen, sonst musst du das Profil per Hand korrigieren.

Die Variablenamen passe ich demnächst noch mal an, solltest also meine noch nicht loggen

Michael

tomgr · 13. Januar 2018 um 18:39

Topp Modul Michael,
da muss ich noch was gut machen.

Jetzt noch ein paar kleine Dinge finden, was noch „blöd“ sind, z.B. Stecker raus ziehen und in ander Steckdose stecken, und nichts geht mehr. Das ist aber nicht nur deine Baustelle.
Das muss jetzt aber etwas warten, bis zum 27ten oder später.
Das schöne an deinem Modul ist einfach, es geht nichts mehr ins I-Net, und alles läuft im lokalem Netzwerk.

ICh sage erst mal nur DANKE, denn durch dein Modul lassen sich kostengünstige Lösungen aufbauen, die einen richtigen Mehrwert haben.
