Ja eben
wenn ich das mache brauch ich den Eli, daher war mein ursprungsgedanke dem Fronius die Werte vom shelly" unterzujubeln.
Etwas kostspieliger wäre die box fast so lassen wie sie ist (nur die Datenleitung abklemmen) einfach so smartmeter kaufen, unten beim shelly einbauen und mit der Datenleitung in die Envitec box und dort mit dem Fronius verbinden.
Backup ist OK, das ganze Haus hat Backup, nur das Nebengebäude mit wallbox nicht.
Das war ein guter Hinweis! Und das hier auch:
@Matzel687 Könntest du vielleicht noch oben in den ersten Beitrag schreiben, dass in IPS beim ModBus Gateway für den Fronius WR die Geräte-ID 1 eintragen werden muss und für das Smartmeter dann ein 2.Gateway mit der ID 200 anlegt werden muss?
Ich habe eben nämlich auch länger gebraucht, da ich anfangs für den WR die ID 200 verwendet habe und mich gewundert hatte, dass ich zwar Werte bekommen habe, diese aber nicht gepasst haben. Mich hatten hier im Webinterface die 200 Zähleroffset verwirrt. Aber die sind ja nur für das Smartmeter.

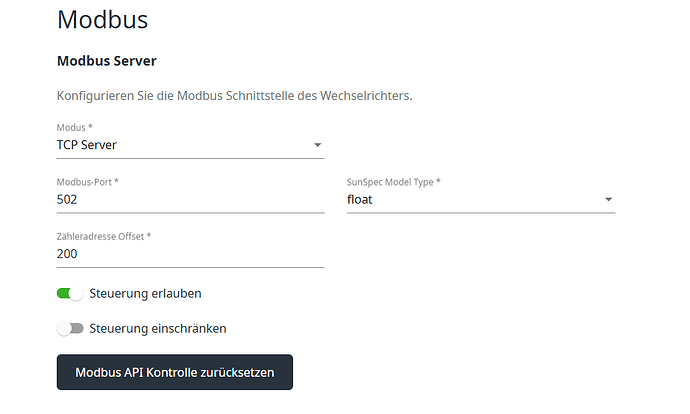

Bei den ModBus Einstellungen im Gen24 habe ich übrigens folgendes eingestellt:
Grüße André
Hallo zusammen,
nutze auch das Modbus-Modul und das basiert ja auf Templates mit den Adressen um die jeweiligen Register auszulesen. Ich bekomme dadurch schon eine Menge Daten, aber eine wäre in Hinblick auf dynamische Stromtarife sehr wichtig und fehlt mir noch.

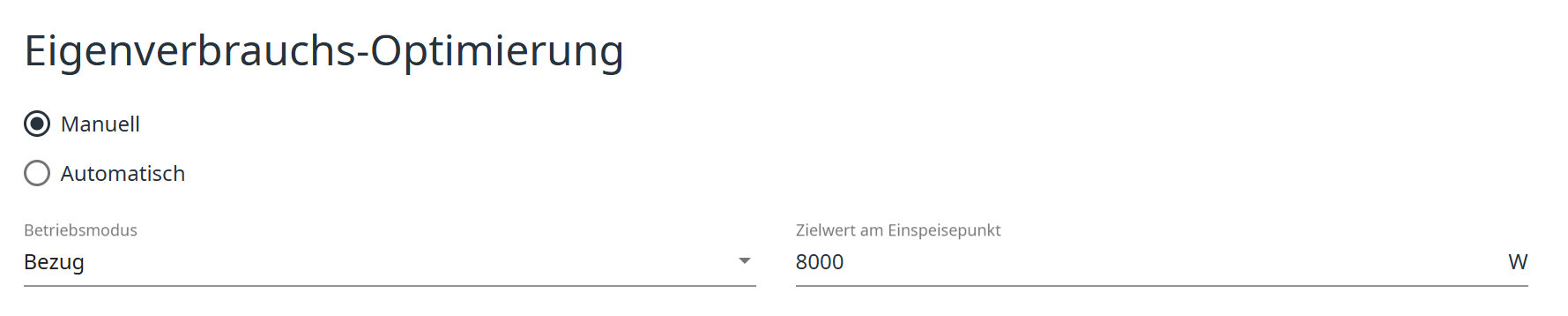

In der Gen24 WebUI nennt sich das Eigenverbrauchsoptimierung und dieser Wert den man da einstellen kann (in meinem Screenshot 8kW), ist quasi eine Regelgröße am Einspeisepunkt. Kurz gesagt, damit kann ich in Zeiträumen günstigen Stroms den Akku vollknallen. In teuren Stromphasen kann ich über den MinSOC gehen um den Akku zu leeren (den kann ich bereits ansteuern).
Mir fehlt also nur noch genau diese Variable…
Vielleicht hat jemand eine Idee?
Hi Andrè! @bambam
Was und Wie lest du aus dem Smartmeter (eigene Modbus Adresse mit 200) aus?
Ich habe bereits die 7 Vorlagen von Matzel687 verwendet (mit Modbus Adresse 1, also WR)
lg
Mit der ID200 bekommst du die am Smartmeter anliegenden Werte. Hierzu ist eine Eigenes Gateway mit ID200 anzulegen.

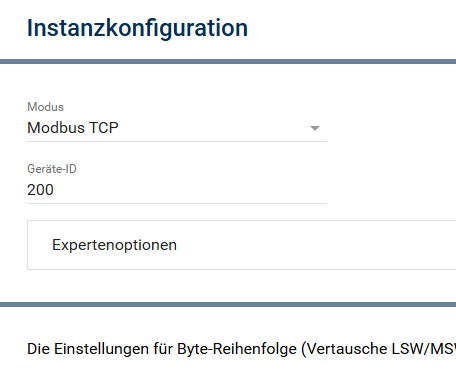

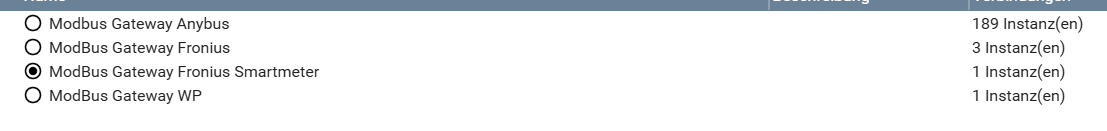

Ich verstehe die Frage nicht so ganz? @klaus9 hat ja schon geschrieben, dass du dafür ein eigenes Gateway mit der ID 200 brauchst. Die Schnittstelle, also Client Socket ist der gleiche, wie für die Werte vom WR. Also IP des Fronius und Port 502. Bei mir sieht das so aus:
Und hier noch die ModBus Vorlagen, die ich verwendet habe. Die ist bei den 7 vom ersten Beitrag hier oben nicht dabei. Ich weiß gerade auch nicht mehr, wo ich sie her habe. Aber vielleicht hat dir das gefehlt?
Fronius_Smart_Meter_ac_meter.json (20,4 KB)
Fronius_Smart_Meter_common.json (2,8 KB)
Grüße André
1 „Gefällt mir“
Hi Zusammen,
Habe nur ich die Problematik das die Anzeige der MPPT sehr Variiert? Es kommen z.B. nur 36 W von einem MPPT, angezeigt wird aber 3640 W.
Und wenn tagsüber wesentlich mehr kommt, werden hinten scheinbar zahlen nicht mehr angezeit, als ob es dann in mW angezeigt wird, bzw die Einheit je nach Leistung variiert.
Importiert hab ich die Vorlage von hier.
Ich hatte mir einen Logikplan erstellt der MPPT1 und MPPT2 Addiert und durch 10 geteilt, um eine Anzeige zu bekommen wie viel vom Dach kommt. Aber das wird je nach Leistung wieder zerhackt. Tagsüber passte es, jetzt am Abend nicht mehr.
schau mal da müssten auch Virtuelle Variablen mitkommen z.B: V_MPPT1_Leistung. Diese verwende ich weiter…
Darstellung und Vorlagen Einstellungen könnten es auch sein…
Guten Abend,
ich habe seit 2 Wochen auch einen Fronius Symo Gen 24 Plus mit Batterie und Fronius Smartmeter.
Die erforderlichen Modbus Vorlagen dazu habe ich mir runtergeladen.
-
Fronius_Smart_Meter_ac_meter.json
-
Fronius_Gen24_battery.json
-
Fronius_Gen24_inverter.json

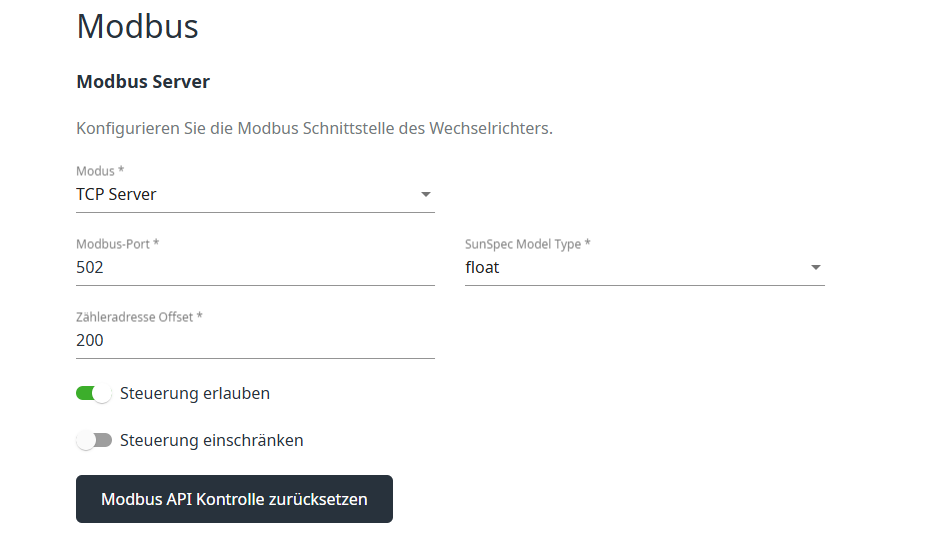

An der Web Oberfläche des Fronius Gen 24 Plus habe ich auch die Modbus freigaben gesetzt.
TCP Server
Modbus Port 502
SunSpec Model Type Float
Zähleradresse 200
Wie komm ich nun zu den jeweiligen Daten laut den Vorlagen?
Kann ich auch die Daten per API auslesen die in der Solar App vorliegen?
Danke euch
Wo haperts denn?
Eigentlich einfach ein Modbus Gerät anlegen, bei Client IP vom Wechselrichter usw. eintragen und die Vorlage importieren. Dann sollten auch schon daten kommen.
Du kannst theoretisch auch die JSON Api nutzen, dafür einfach die URL in einen JSON Dekoder eintragen. Die Ballert dich aber mit Daten zu…
PS: Wechselrichter hat Geräte ID 1 und Smartmeter ID 200
Ich habe dies wie folgt umgesetzt:
Instanz–>Modbus Konfigurator–>Schnittstelle Modbus TCP–>Geräte ID 1
Schnittstelle Aktiv–>Host IP Adresse WR–>Port 502
Wie geht es im Modbus Kunfigurator weiter?
Wo trage ich die ID vom WR oder Smartmeter ein?
Danke, ein ModBus Gerät hinzufügen das war es.
Weis jemand wie/wo ich die Zählerstände (Bezug-Einspeisung) sehe?
Wie habt Ihr die Werte der bezogenen Tagesenergie, Einspeiseenergie vom oder ins Netz eruiert?
Beim auslesen des Smartmeter, wird diese ja nicht abgerufen?
Weiteres bin ich noch auf der Suche, wo die Tagesmenge der PV Anlage angezeigt wird
Danke euch.
Ja, leider werden gewisse Werte nicht direkt vom Smartmeter übergeben und man muss sich diese aus den anderen Werten ausrechnen. Ich schauen bei Gelegenheit mal nach, wie ich das gemacht habe und melde mich dann nochmal…
1 „Gefällt mir“
Guten Morgen,
ich bin noch auf der Suche nach dem Datenpunkt der die erzeugte PV Leistung angibt, nicht die Ausgegebene AC Gesamtleistung des WR.
Wo kann ich die finden?
Danke euch

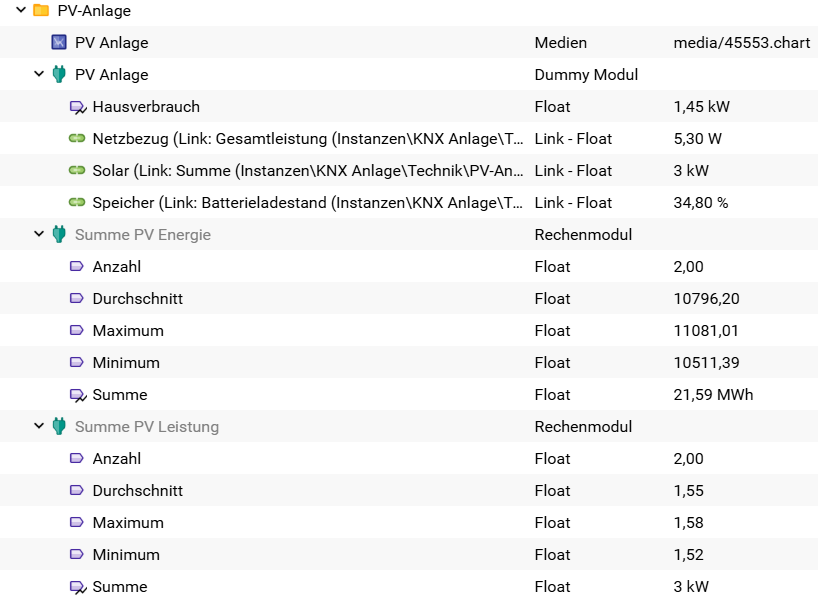

Hi, also ich berechne mir folgende zusätzliche Werte mit Hilfe von Rechenmodulen, oder einem Skript:
- Summe PV Energie und PV Leistung aus den Einzelwerten der Strings VMPPT_1/2
- Hausverbrauch = Summe_PV_Leistung - Netzbezug - Batterie

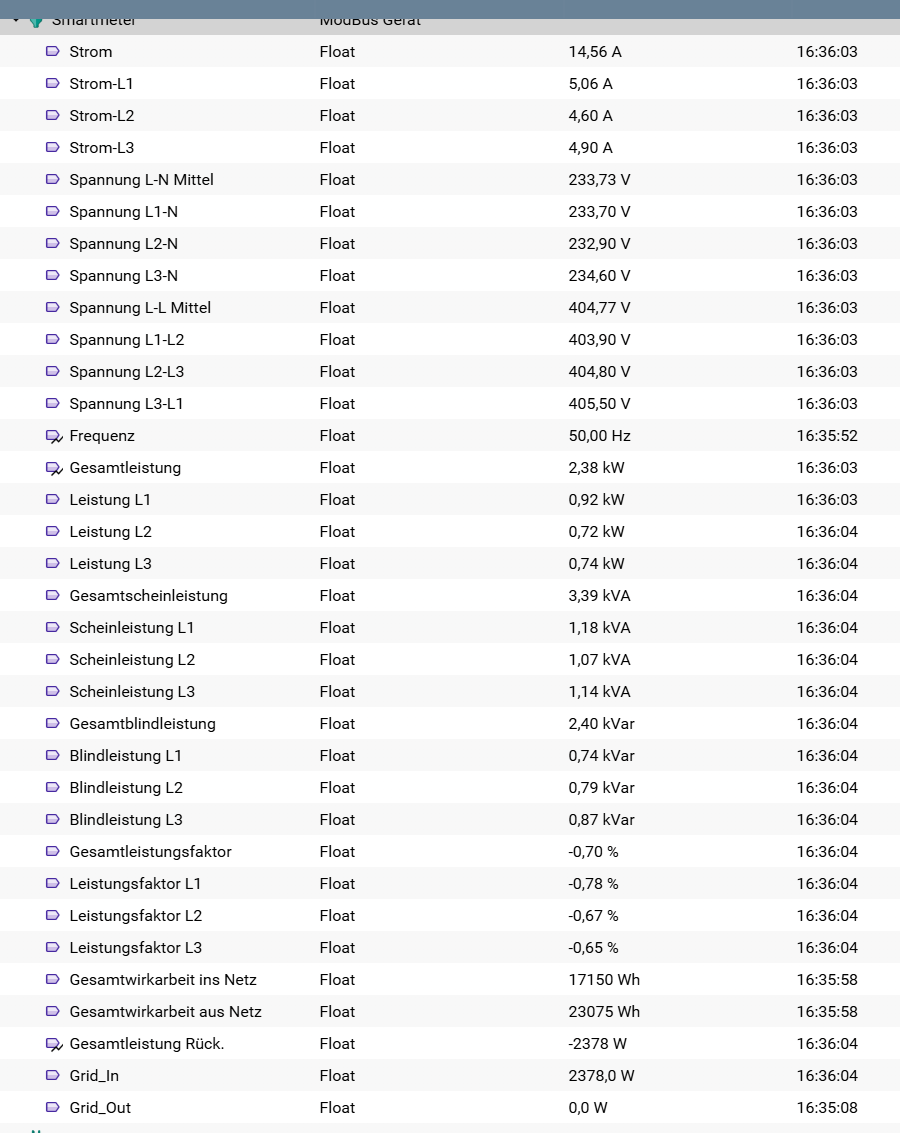

Gibt es bei dir in der Vorlage beim Smartmeter diese Werte hier? Das ist ja die Energie vom/ins Netz.
P.S. wenn du die Werte in Symcon mal mit den Werten aus dem Fronius Webinterface vergleichst, dann sieht man eigentlich recht gut, welche Werte man noch berechnen kann.
Wird bei mir seit ende Juli wieder angezeigt, scheint mit einem Update behoben worden zu sein
