Hervorragendes und günstiges Mini Touch Display

didi0815 · 22. Februar 2025 um 15:49

Hallo Pitti!

Vielen Dank für deine Arbeit!
Ich hätte noch eine Frage zu Waschmaschine und Geschirrspüler…
Ich habe Siemens und kann auch die jeweiligen Werte auslesen mit dem Modul! (Danke dafür)
Es werden für Programm z.B. Laundrycare.Washer.Programm.Cotton übermittelt. Wie kann ich das ändern? In der Kachelvisu hast du das ja schon eingebaut. Kann ich das auch aufs Display übertragen.

Ich komm nicht drauf…
Lg Dieter

didi0815 · 22. Februar 2025 um 15:58

Ich hab hier keine Formel verwendet sondern im OpenHasp File editor bei den Arc Objekten den „max“ Wert (z.b. bei meiner PV auf die maximale Wechselrichterleistung, bei mir 25 kw) geändert.
Genauso bei Bezug und Netz. Funktioniert super!
Hab auch wie du Werte angenommen. Bezug z.b. 6 kw…
Kann man bei ARC auch Werte im negativen Bereich anzeigen lassen? für Bezug bzw. Einspeisung? vielleicht noch in verschiedenen Farben?

Lg Dieter

Helmut · 22. Februar 2025 um 16:51

Das geht noch günstiger Item bei Ali : 1005008214872438 für ~18 Teuronen
Edit:
Ist natürlich ein Fake, wenn man sich anmeldet ist es teurer…

erich.geldreich · 24. Februar 2025 um 11:48

Hallo zusammen,
das Thema ist ja unendlich spannend, allerdings ist die Definition der (OPENHASP) Seiten mittels der JSONL echt zeitraubend und nervig. So empfinge ich es jedenfalls.
Kann jemand von Euch ein Tool empfehlen, mit dem man das Design grafisch anlegen und dann als JSONL exportieren kann?
Der OpenhaspDesigner begeistert mich leider noch nicht so wirklich.
Danke für Eure Rückmeldung.

TheoWolf · 24. Februar 2025 um 12:01

Hi Erich,

Reicht dir der Umgang des OpenHASP Moduls hier? Weil dort kann man ja schon direkt sehr viel machen.

Ein anderes Tool kenne ich nicht.

LG
Theo

erich.geldreich · 24. Februar 2025 um 13:33

Hallo Theo, was meinst Du mit „hier“?

firebuster · 24. Februar 2025 um 13:49

Es gibt zwei Module mit unterschiedlichem Ansatz.

Modul OpenHASP von @firebuster

Erstellt automatische UI-Elemente und überträgt sie auf das Display
ist schwieriger sich eine besonders aufwändige UI zu bauen

Modul RoomDisplay von @pitti

UI muss händisch als JSON-Datei auf dem Display erstellt werden
Sehr viele Möglichkeiten in der Gestaltung

erich.geldreich · 24. Februar 2025 um 16:19

danke für die ausführliche Antwort. Ich verwende das Modul von @pitti .
Daher träume ich von einem grafischen Editor, der die JSONL-Datei erstellt.

pitti · 24. Februar 2025 um 16:21

Es gibt ja einen => https://haspdesigner.qrisonline.nl/
… aber ich glaub damit kommt keiner so richtig zurecht.

Gruß Heiko

erich.geldreich · 24. Februar 2025 um 16:43

Genau so geht es mir.

pitti · 7. März 2025 um 16:32

Wer noch eine kleine Spielerei für’s Display bzw. Wochenende sucht …

blau_analog

Hier die Uhr JSONL (ohne Hintergrund)

{"comment":" ---------------------- Page 08 - ANALOG CLOCK ----------------------- "}
{"comment":" --- Stundenzeiger ---"}
{"page":8,"id":10,"obj":"gauge","x":115,"y":135,"w":250,"h":250,"min":0,"max":720,"val":413,"critical_value":400,"label_count":0,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":15,"line_rounded10":1,"pad_inner":-30,"text_font":30,"angle":360,"rotation":180,"line_width60":0,"line_color10":"#FFFFFF","bg_opa10":0}
{"comment":" --- Minutenzeiger ---"}
{"page":8,"id":11,"obj":"gauge","x":65,"y":85,"w":350,"h":350,"min":0,"max":60,"val":52,"critical_value":80,"label_count":0,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":10,"line_rounded10":1,"pad_inner":-10,"text_font":30,"angle":360,"rotation":180,"line_width60":0,"line_color10":"#FFFFFF","bg_opa10":0}
{"comment":" --- Stunden Skala ---"}
{"page":8,"id":20,"obj":"linemeter","x":40,"y":60,"w":400,"h":400,"min":1,"max":12,"val":0,"line_count":13,"angle":360,"bg_opa":0,"scale_width":20,"border_width":0,"scale_end_color60":"#FFFFFF"}
{"comment":" --- Minuten Skala ---"}
{"page":8,"id":21,"obj":"linemeter","x":40,"y":60,"w":400,"h":400,"min":1,"max":36,"val":0,"line_count":49,"angle":360,"bg_opa":0,"scale_width":8,"border_width":0,"scale_end_color60":"#FFFFFF"}
{"comment":" --- Zahlen ---"}
{"page":8,"id":22,"obj":"gauge","x":70,"y":90,"w":340,"h":340,"min":1,"max":12,"val":1,"critical_value":30,"label_count":12,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":0,"line_rounded10":1,"pad_inner":0,"text_font":20,"angle":330,"rotation":195,"hidden":0,"line_width60":0,"bg_opa10":255,"action":{"down": "page back"}}

Schönes Wochenende
Heiko

Helmut · 7. März 2025 um 18:41

Kennst Du die Uhr die ich mir vom Loxone Forum kopiert hatte?
Hatte ich hier schon gezeigt, mit Sekundenzeiger, bei mir von der Pokeys57E Uhr

// Analog Clock
{"page":1,"id":0,"bg_color":"#000000","bg_grad_color":"#222222","text_color":"#000000","radius":0,"border_side":0}
{"page":1,"comment":" ---- hours scale ----"}
{"page":1,"id":84,"obj":"linemeter","x":70,"y":45,"w":340,"h":340,"min":1,"max":12,"val":0,"line_count":13,"angle":360,"bg_opa":0,"hidden":0,"scale_width":20,"hidden":0,"border_width":0,"scale_end_color60":"#666666"}

{"page":1,"comment":" ---- minutes scale ----"}
{"page":1,"id":85,"obj":"linemeter","x":70,"y":45,"w":360,"h":360,"min":1,"max":60,"val":0,"line_count":61,"angle":360,"bg_opa":0,"rotation":0,"scale_width":6,"hidden":0,"border_width":0,"scale_end_color60":"#666666"}

{"page":1,"comment":" ---- Numbers ----"}
{"page":1,"id":86,"obj":"gauge","x":100,"y":75,"w":280,"h":280,"min":1,"max":12,"val":1,"critical_value":30,"label_count":12,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":0,"line_rounded10":1,"pad_inner":1,"text_font":32,"angle":330,"rotation":195,"hidden":0,"line_width60":0,"bg_opa10":255,"text_color":"#888888","bg_color10":"#444444"}


{"page":1,"comment":" ---- Hours ----"}
{"page":1,"id":81,"obj":"gauge","x":135,"y":110,"w":210,"h":210,"min":0,"max":720,"val":11,"label_count":0,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":14,"line_rounded10":1,"text_font":30,"angle":360,"rotation":180,"hidden":0,"line_width60":0,"line_color10":"#666666","bg_opa10":0,"line_opa10":255}

{"page":1,"comment":" ---- Minutes ----"}
{"page":1,"id":82,"obj":"gauge","x":85,"y":60,"w":310,"h":310,"min":0,"max":60,"val":10,"label_count":0,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":8,"line_roaunded10":1,"pad_inner10":0,"text_font":30,"angle":360,"rotation":180,"hidden":0,"line_width60":0,"line_color10":"#999999","bg_opa10":0,"line_opa10":255}

{"page":1,"comment":" ---- Seconds ----"}
{"page":1,"id":83,"obj":"gauge","x":85,"y":60,"w":310,"h":310,"min":0,"max":60,"val":45,"label_count":0,"line_count":0,"border_width":0,"bg_opa":0,"line_width10":6,"line_rounded10":1,"pad_inner10":10,"text_font":30,"angle":360,"rotation":180,"hidden":0,"line_width60":0,"line_color10":"#FF0000","bg_opa10":0,"line_opa10":128}

pitti · 8. März 2025 um 09:35

Hi Helmut,

jein, glaube schon mal ein Bild davon gesehen zu haben!
Je mehr Templates wir hier sammeln, umso besser!

Den Sekundenzeiger habe ich mit Absicht weggelassen Will nicht so viel „Traffic“ haben!
Falls ihn jemand braucht, einfach melden!

Gruß HEiko

pitti · 8. März 2025 um 16:31

Und noch eine on top …

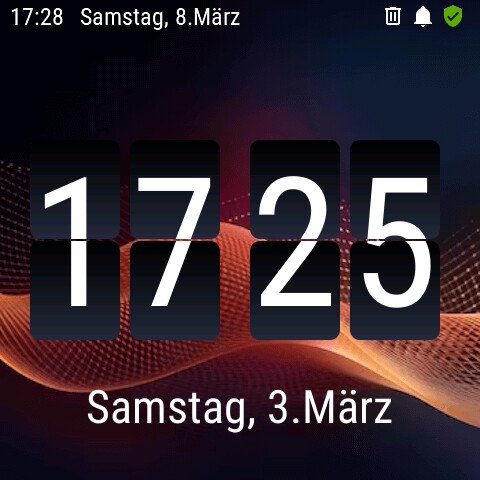

flip-clock

{"page":10,"id":10,"obj":"obj","x":30,"y":140,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":11,"obj":"obj","x":130,"y":140,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":12,"obj":"obj","x":30,"y":241,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":13,"obj":"obj","x":130,"y":241,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":15,"obj":"label","x":30,"y":134,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176}
{"page":10,"id":16,"obj":"label","x":30,"y":241,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176, "pad_top":-104}
{"page":10,"id":17,"obj":"label","x":130,"y":134,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176}
{"page":10,"id":18,"obj":"label","x":130,"y":241,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176, "pad_top":-104}
{"page":10,"id":20,"obj":"obj","x":250,"y":140,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":21,"obj":"obj","x":350,"y":140,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":22,"obj":"obj","x":250,"y":241,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":23,"obj":"obj","x":350,"y":241,"w":90,"h":99,"bg_color":"#000000","border_side":0,"radius":10,"click":0}
{"page":10,"id":25,"obj":"label","x":250,"y":134,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176}
{"page":10,"id":26,"obj":"label","x":250,"y":241,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176, "pad_top":-104}
{"page":10,"id":27,"obj":"label","x":350,"y":134,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176}
{"page":10,"id":28,"obj":"label","x":350,"y":241,"w":90,"h":105,"text":"8","text_color":"#FFFFFF","align":"center","text_font":176, "pad_top":-104}
{"page":10,"id":31,"obj":"label","x":0,"y":380,"w":480,"h":80,"text":"Samstag, 8.März","text_color":"#FFFFFF","align":"center","text_font":46}

Viel Spaß
Heiko

erich.geldreich · 9. März 2025 um 21:04

Du bist der Wahnsinn! Danke, danke für die immer neuen, tollen Ideen und die Mühe, die Du in das geniale Modul steckst.
Wie schaffst Du das nur, so geniale Designs in so kurzer Zeit rauszuhauen?

brdiver677 · 10. März 2025 um 07:40

Mist.
Jetzt brauch ich auch so ein Display …
Das überzeugt mich…

Grüße
Björn

erich.geldreich · 10. März 2025 um 09:47

Vorsicht: Nicht nur das Display, sondern auch Heiko sorgt für Suchtgefahr.

habre · 10. März 2025 um 10:16

Vor allem Heiko
melting_face

bgersmann · 13. März 2025 um 13:09

Moin Heiko,

hast du noch mal ein Tipp wie ich den Punkt in der Mitte kleiner bekomme?
Habe die Uhr bei mir in der Größe etwas verändert, bekomme aber den Punkt nicht kleiner.

Und hab immer so meine Probleme beim verschieben alles übereinander zu bekommen, hab jetzt irgendwo etwas von parentid gelesen, kann man damit einen block daraus machen, das alle zusammen hängt und verschoben werden kann? Bzw. kennst/nutzt du das mit der parentid?

Gruß

pitti · 13. März 2025 um 17:26

Leider nein, ich weiß nur das es an der Zahlen-Gauge liegt!!!

Ja und ja, aber meistens sind die Beispiele im Netz ohne und ich spiele dann immer gleich rum und mach mir dann diese Mühe nicht mehr. Aber ja, ist dafür eine gute Lösung!
