Klafs Sauna KNX

Ich hatte vor knapp einem Jahr mit dem (externen) Ing. der das umsetzte einen Austausch. Soweit ich das verstand sollte das schon eine normal ETS Applikation sein. Lass Dir die doch mal schicken von Klafs, vlt. hat sie auch hier einer?
Cheers Seppm

PS: 1.000 Euro ist allerdings schon sehr teuer. Allerdings sah die Implementierung auch aufwendig auf und der ING sass da lange dran wie es sich anhörte, da wundert der Preis wieder nicht so sehr.

Hi Seppm,
danke für die Antwort. Also wenn ich mir das Weinzierl BAOS 830 in die ETS hole und anschaue kann man da scheibar Datenpunkte anlegen sofern man die Namen dazu kennt. Ohne Doku komm ich da allerdings nicht weiter. Eine ETS Application gibts entweder gar nicht oder nur unter der Hand dazu.
Sollte es aber mit dem Winzierl Modul gelöst sein glaube ich gibt es vermutlich keine ETS App weiter.

Sry für die Verspätung - mir kamen dann doch noch 2 Kinder :smiley: dazwischen.

Docu: KNX Docu

Danke für die Anleitung, die ist sehr hilfreich. Die verrät mir zB. das es zu dem Winzierl Modul scheinbar noch eine Trägerplatine braucht. Da ich mal vermute das man die nicht einfach irgendwo käuflich erwerben kann…muss ich wohl in den 1000€ teuren sauren Apfel beißen wenn ich die Saune ins KNX bringen will.

Dann ist es sicher günstiger und zuverlässiger wenn du eine LOGO! mit PT100 (Beispielsteuerung gibt es bei SIEMENS) für die Saunasteuerung verwendest und die in KNX/Symcon einbindest

Hallo,
hatte vor drei Jahren ein ähnliches Problem, meine Saunasteuerung war defekt und ich wollt das Teil schon lange mal in IPSymcon einbinden. Im Haus ist KNX verbaut, da war es naheliegend eine Steuerung mit KNX Schnittstelle zu beschaffen. Die Kosten dafür waren aber sehr hoch und damit baute ich mir selber eine mit Loxone Miniserver. Der alte Miniserver hat eine KNX Schnittstelle und damit war es leicht das Teil einzubinden.
Läuft seit 3 Jahren ohne Probleme

@brausepaul @seppm @Senior @Lupo2003

Ich habe für mich selbst in IP-Symcon die letzten 2 Tagen ein KLAFS-Modul geschrieben, das über die KLAFS Sauna-App funktioniert. Eine klassische Anbindung über ein KNX-Modul ist dann nicht mehr zwingend notwendig, jedoch benötigt man die Sonderausstattung „KLAFS Sauna App“. Dadurch kann man seine Sauna mit der Klafs-App auf dem Handy steuern. Allerdings muss man in der App seinen PIN-Code eingeben, wenn man die Sauna starten möchte. In meinem Modul wird der PIN automatisch übermittelt.

Wer KNX nicht nachrüsten kann oder will, für den ist das Modul ja vielleicht eine gute Hilfe.


Ich hab selbst die Sauna S1 mit Sanarium-Funktion, würde mein Modul aber gerne erstmal mit anderen testen, ob das gut funktioniert.

Funktionsumfang bis jetzt:

  • Sauna-Funktion (10 - 100°C)
  • Sanarium-Funktion (40-75°C, Feuchtigkeit von 0 bis Stufe 10 einstellbar)
  • Infrarot-Funktion (20-40°C)
  • Umschalten zwischen den Betriebsmodi (Sauna/Sanarium), sofern die Sauna gerade nicht läuft
  • Temperatur und Feuchtigkeit (nur Sanarium) während des Betriebs veränderbar
  • Vorwahlzeit einstellbar
  • Sauna an/ausschalten
  • Aktuelle Messwerte (Temperatur und Luftfeuchte (nur Sanarium) abfragen
  • Unterstützung mehrerer Saunen
  • Update-Interval einstellbar (min. 5 Sekunden)

Ein paar erste Bilder vom Modul:




Wichtig zu beachten:
Die Sauna kann nur nach erfolgter Tür-Kontrolle (Sicherheitsfunktion) über das Modul angeschaltet werden. Die anderen Funktionen gehen auch ohne Türkontrolle.


Wer Interesse hat, gerne melden, der o.g. Funktionsumfang ist schon entwickelt und bereit zum testen. Ich entwickle das parallel noch weiter und veröffentliche das Modul, sobald es mMn. absolut fehlerfrei und stabil läuft.
Läuft bisher aber schon sehr gut, ich zumindest steuere meine Sauna schon damit.

Viele Grüße

1 „Gefällt mir“

Coole Sache!
Der Kunde, für den ich fragte, hat sich für einen anderen Hersteller entschieden.
Aber es kommt sicher wieder jemand, der es super brauchen könnte. Ich kann nur leider nicht beim Testen helfen zur Zeit.

Weißt du zufällig, ob die Appfunktion auch nachträglich noch dazu gekauft werden kann?

Danke und Gruß, Seppm

Ganz tolle Sache :ok_hand: - ich teste gern!

lg
Oliver

Ich meine, dass das geht.

Ich weiß nur nicht, ob das WLAN-Modul der Steuerung nicht bereits automatisch in der Steuereinheit verbaut ist und dann nur softwareseitig aktiviert wird. Oder ob KLAFS da nachträglich nochmal ran muss.

In der S1-Sauna ist die Steuereinheit direkt unter der Sitzbank, daher leicht zugänglich.


Das Modul hab ich mal auf Github hochgeladen:

Kann sehr gerne getestet werden.

1 „Gefällt mir“

Hallo! Habe neu eine Klafs Sauna und habe auch das KNX-Modul nachgerüstet. Mit der ETS-Implementierung habe ich aber etwas Probleme und die Saunasteurung macht manchmal scheinbar selbständig Dinge, die sie nicht tun soll. Würde jemand über den BAOS-CSV-Importer seine Datenpunktkonfiguration zur Verfügung stellen? Und was genau muss man adressieren um die Sauna in Betrieb zu nehmen?

Danke im Voraus und herzliche Grüße,

Christian

Ich wärme das Thema nochmal auf, da nun mein Klafs Monteur hier war und meine Sauna aufgebaut hat. Beim KNX-Modul wurde es wie schon befürchtet recht dünn. Das Modul hat er mir mit den Worten „das bekommst du sicher selbst eingebaut“ in die Hand gedrückt. Ich meinte dann das er es gern gleich einbauen kann, hat er dann gemacht und mir den Platinenhalter mit den Worten „das ist übrig, kann weg“ in die Hand gedrückt. Hab dann im Nachgang den Halter noch noch angebracht (Seite 3 der Montageanleitung, muss man halt nur mal reinschauen). Den Rest KNXseitig, da wüsste er gar nix drüber, soll ich selbst mal schauen. Ist schon interessant wie wenig man für 1000€ bekommt.
So, nun hab ich also ne Sauna mit KNX Modul. Mein Problem, ich bekomm noch keine Daten auf den KNX-Bus.
Was ich bisher getan habe:

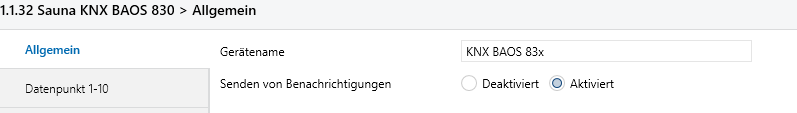

  • Modul in der ETS angelegt (BAOS 830 Fa. Winzierl)
  • physikalische Adresse vergeben (mit Knopf am Modul bestätigt)
  • Applikationsprogramm draufgeladen

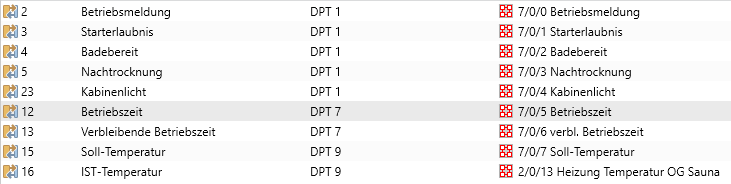

  • ein paar Datenpunkte angelegt (Liste lag dabei) und auf GAs gelegt

So und nun komm ich nicht weiter, ich seh keine Telegramme auf dem KNXBus bzw. tut sich in den IPS Variablen auch nix. Muss man irgendwo irgendwie der Sauna noch sagen das sie mit dem KNX-Modul kommunizieren soll? Weil die Strecke KNX-Modul<–>KNX scheint mir soweit in Ordnung zu sein.

Ergänzung:


Die Sauna erkennt das Modul, das sieht also auch korrekt aus.

Wenn das alles ist, was du gemacht hast, dann würde fehlen, dass du das Applikation Brossen noch mal drauf spielst, weil sonst das Gerät ja nichts weiß von den Gruppen Adressen.

Falls du das doch schon gemacht hast, ohne es zu schreiben, was sagt denn der Monitor in der ETS?

Wenn da trotzdem nichts kommt, gibt es eventuell eine Einstellung in den Parametern der Applikation?

Cheers Seppm

@seppm Danke für deine Rückmeldung.
Also ja ich hab die Programmierung ausgelöst, zur Sicherheit eben auch nochmal komplett (Adresse & Applikationsprogramm). Da will er ja auch (wegen. phys. Adresse) nochmal den Knopf am Modul gedrückt haben, aber dann läd er erfolgreich alles drauf. Ich hab hier im Haus so ca. 50 KNX Geräte in Betrieb, wenn sich also beim BAOS 830 nichts fundamental anders verhält als als bei normalen KNX Geräten sollte das geklappt haben.

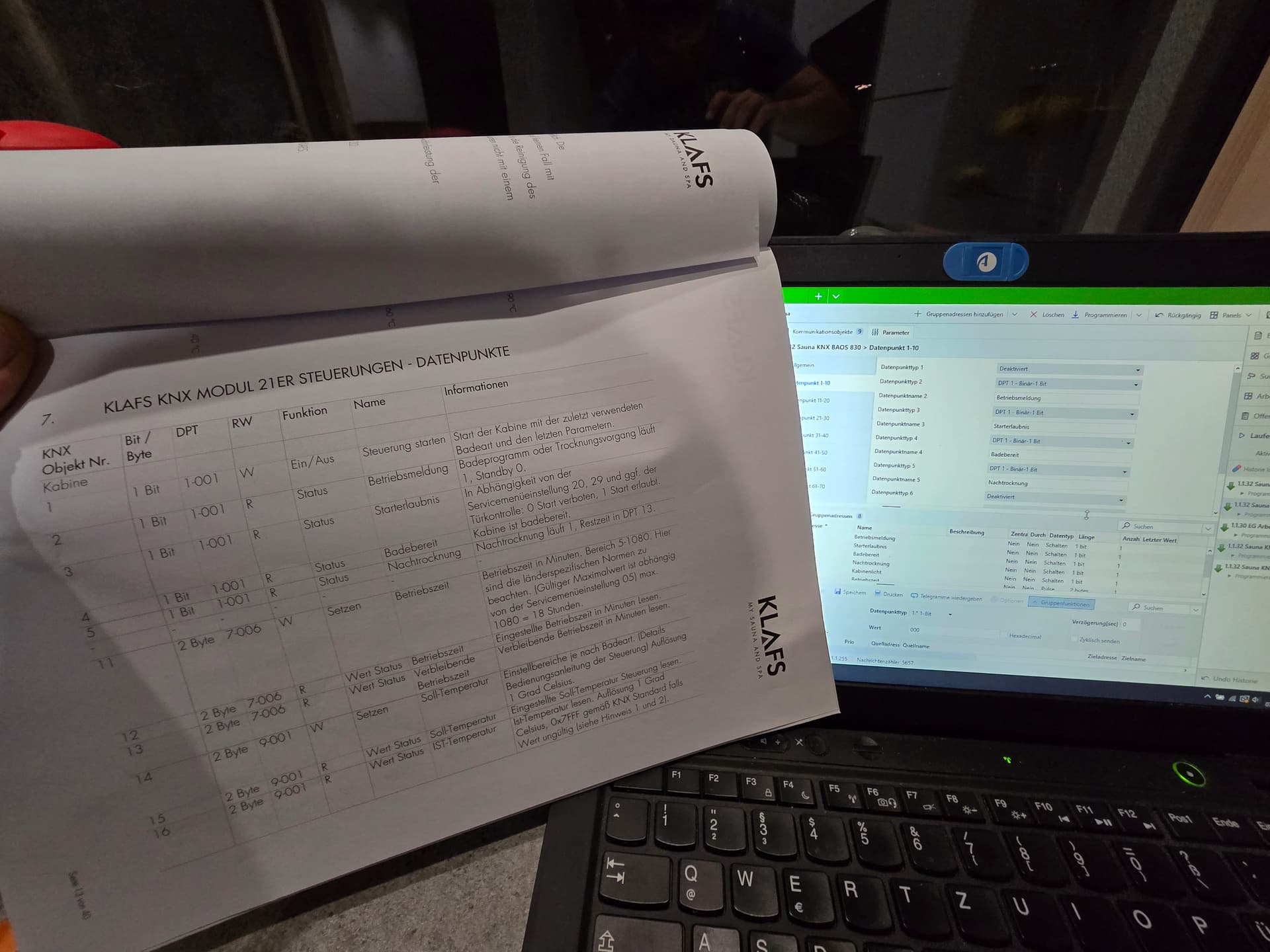

Die Datenpunkte übernehme ich aus einer beiliegenden Tabelle und hoffe natürlich das die stimmen. Man trägt das ja quasi blind ein und hofft das es den Datenpunkt auch wirklich mit dem Datentyp gibt.

Ach ja, der Busmonitor zeigt einfach genau nix auf den GAs die zur Saunasteuerung gehören.

achja und noch die vielfältigen Konfigurationsmöglichkeiten in einem Bild


:smiley:

Hast du mal das Gesamtkonstrukt Saunasteuerung und BAOS komplett vom Bus und Strom getrennt?

Die 230V der Saunasteuerung hatte ich schon mehrfach aus, nach dem Motto mal mit aus und wieder einschalten probieren. Aber stimmt, den Bus hab ich nie abgeklemmt, das probier ich aus.

Edit: Ausprobiert, hat leider nicht geholfen.
Aus der ETS heraus kann ich die LED am Modul blinken lassen, also da denk ich stimmt von der Kommunikation alles.

Könnte sein, dass die Verbindung zwischen dem Königsmodul und der eigentlichen Steuerung ein Problem hat.
Es wird ja offensichtlich erkannt, dass das Modul da ist, die Frage ist, ob da auch geprüft, dass es sicher funktioniert.

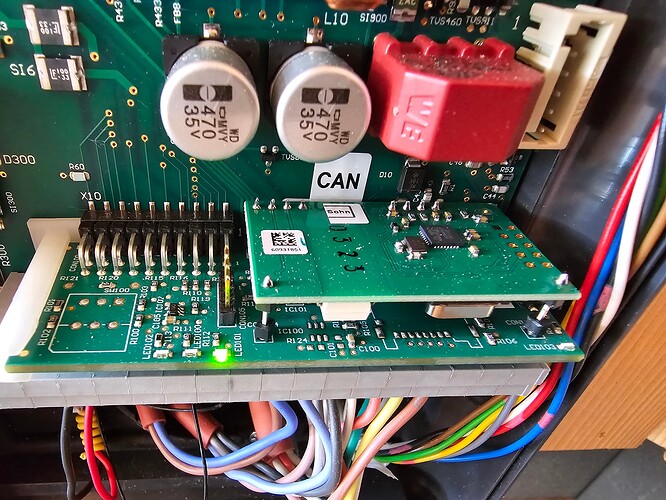

Ist das mit einem Stecker angesteckt Oder steckt es auf der Platine? Könnte da etwas versetzt oder verdreht, aufgesteckt sein?
Eine weitere Konfiguration in der Klafssteuerung ist wahrscheinlich auch nicht nötig, oder?

Falsch aufstecken ist bei dem Modul im Grunde unmöglich. Ich schau nochmal in den Belegungsplan was der Monteur da eigentlich alles aufgelegt hat.


In der Steuerung kann man nicht viel einstellen, es gibt ein PIN geschütztes Menü für die Monteure, leider konnte ich die bei der Eingabe nicht schnell genug sehen.

Edit: Ich hab gesehen welche Zahlen er gedrückt hatte und konnte mit 3 Versuchen doch die PIN erraten. Bin also im Servicemenü.

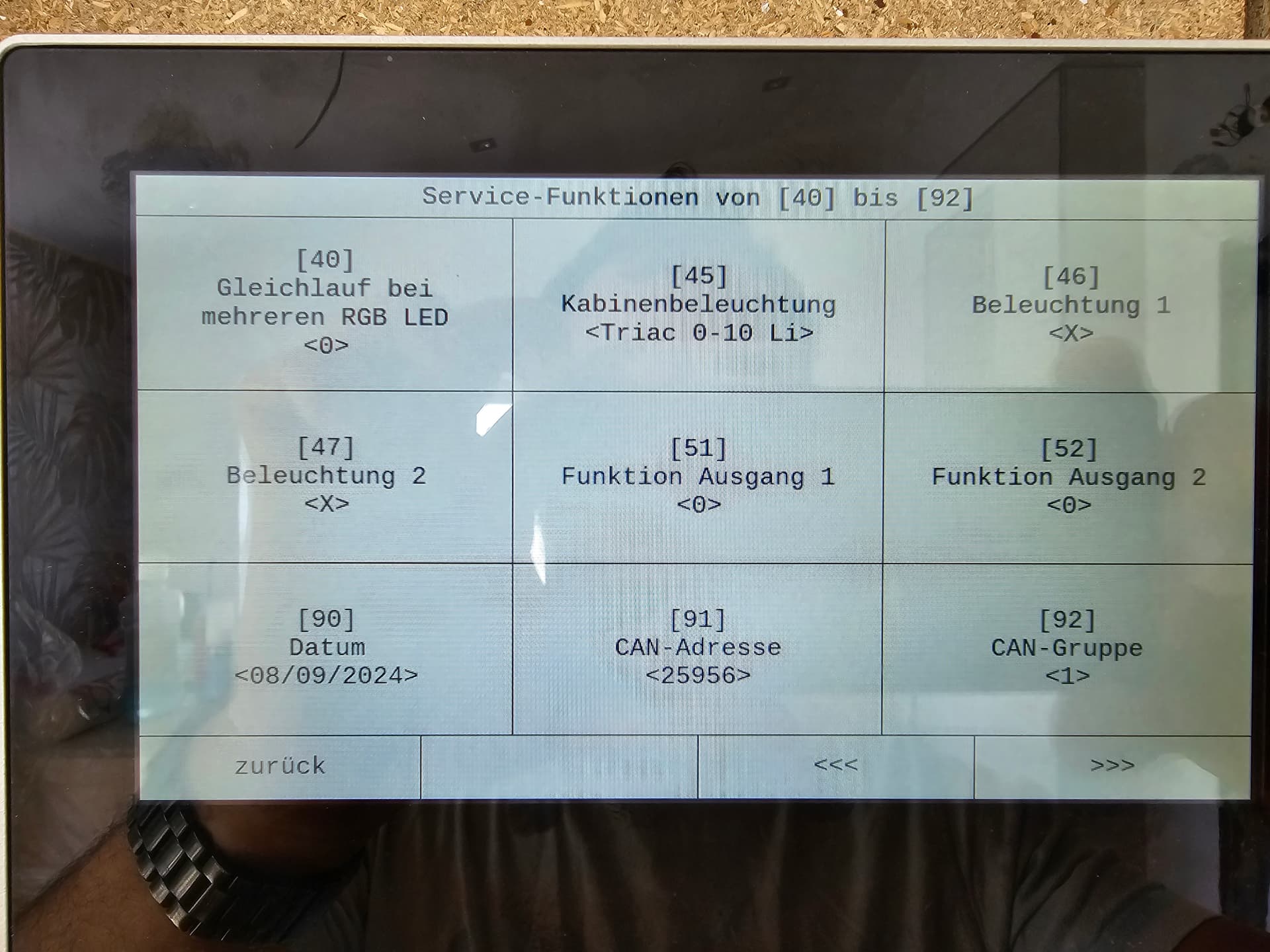

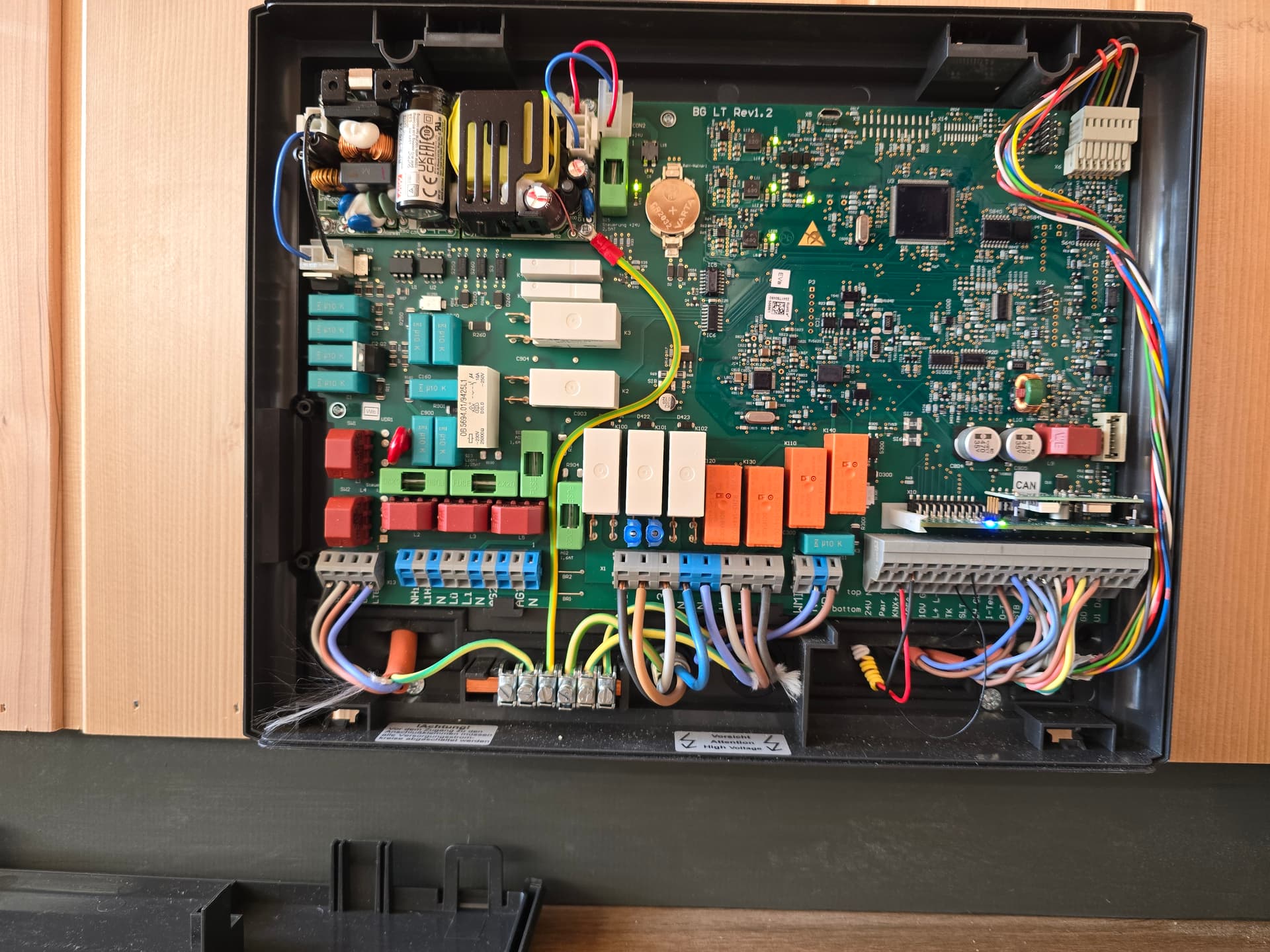

Ich denke überhaupt relevant sind die 2 CAN Einstellungen Adresse und Gruppe. Das ist sicherlich der Serielle Kram der vom Modul dann auf KNX übersetzt wird. Tja aber nun…

Edit:
Ich hol mir da jetzt Klafs wieder ran, das ist ja denen ihre Baustelle da die interne Kommunikation sicherzustellen.

Hi,

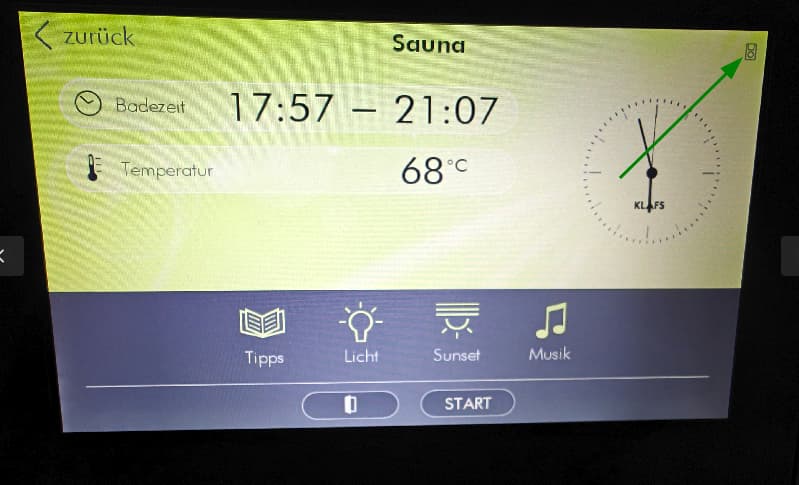

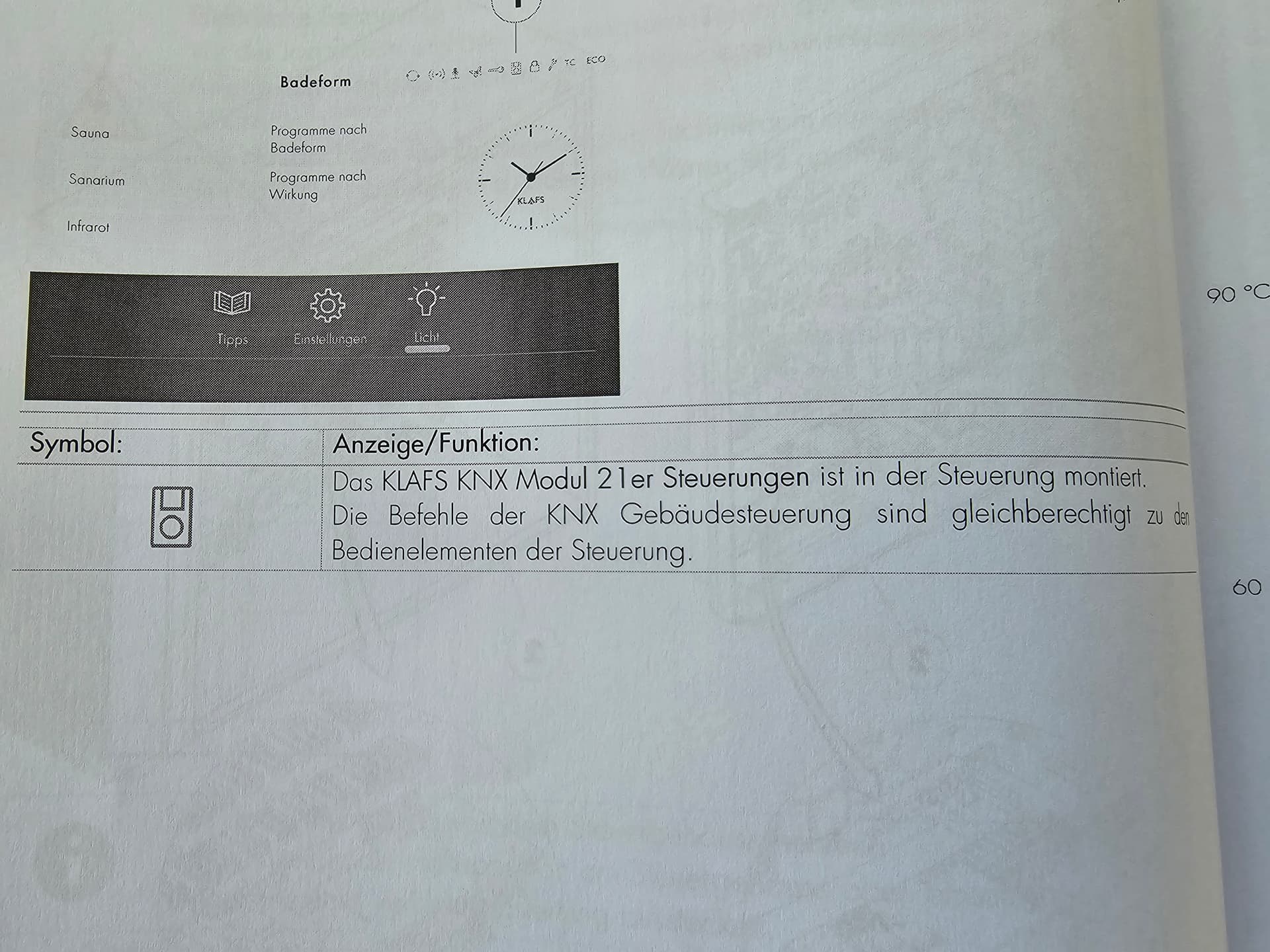

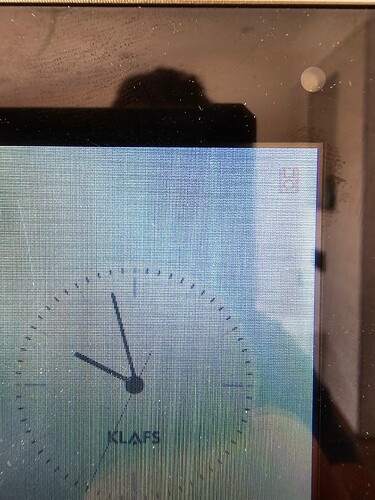

hast du das Symbol in deinem Display (rechts oben - sieht aus wie ein KNX Stecker)? Wenn ja wurde das BAOS erkannt und aktiviert - wenn nicht dann muss das in der Steuerung eingestellt werden. So hats mir der KLafs Techniker damals erklärt. Ich kann leider nicht sagen wo und wie weil ich die PIN meiner Steuerung nicht kenne (wär mal interessant ob diese überall „gleich“ ist oder von der SN odgl abgeleitet wird ;)) PN? ^^

lg
Oliver

Hallo Zusammen,
ich bin auf der Suche zum Thema hier gelandet. Hier gehts ja „leider“ um eine Klafs Steuerung neuerer Generation.
Gibt es auch die Möglichkeit die 16033 über KNX zu steuern?
