Hallo zusammen,
ich war auf der Suche nach einer Bewässerungssteuerung, die mich nicht arm macht und trotzdem alle meine Anforderungen erfüllt. Diese waren zwei verschiedene Quellen (Zisterne und Brunnen) und bis zu 6 Bewässerungskreise. Da ich nicht wirklich fündig geworden bin, hatte ich mich für eine Selbstbau-Variante entschieden. Da ich schon viele Homematic-Geräte hatte, habe ich dann auch die Platine für die Bewässerung gekauft (2x) und mich an die Umsetzung gemacht.
Falls jemand Interesse an einer solchen Lösung oder Bedarf hat, hier meine Umsetzung:
- Homematic (IP), je nach aufgesteckten Modul (Bsp. HmIP-MOD-OC8)
- 1 oder 2 Garten-Ventil-Interface(s) ELV-SH-GVI
- 24V AC-Trafo
- Verbindungsklemmen
- Stück Hutschiene >240mm
- Gehäuse, so groß, dass alles hineinpasst (unten ist ein Bopla RCP2500)
- zum allpoligen Trennen (L und N, da bei mir der Netzanschluss ein Schuko-Stecker ist) der 230V-Spannungsversorgung der Pumpen 24VAC Spulenspannung Schütze
- Kabelverschraubungen
- Einzeladern mind. 1,5mm²
- diverse Kabel und Unterverteiler für die Anschlüsse der Ventile im Außenbereich

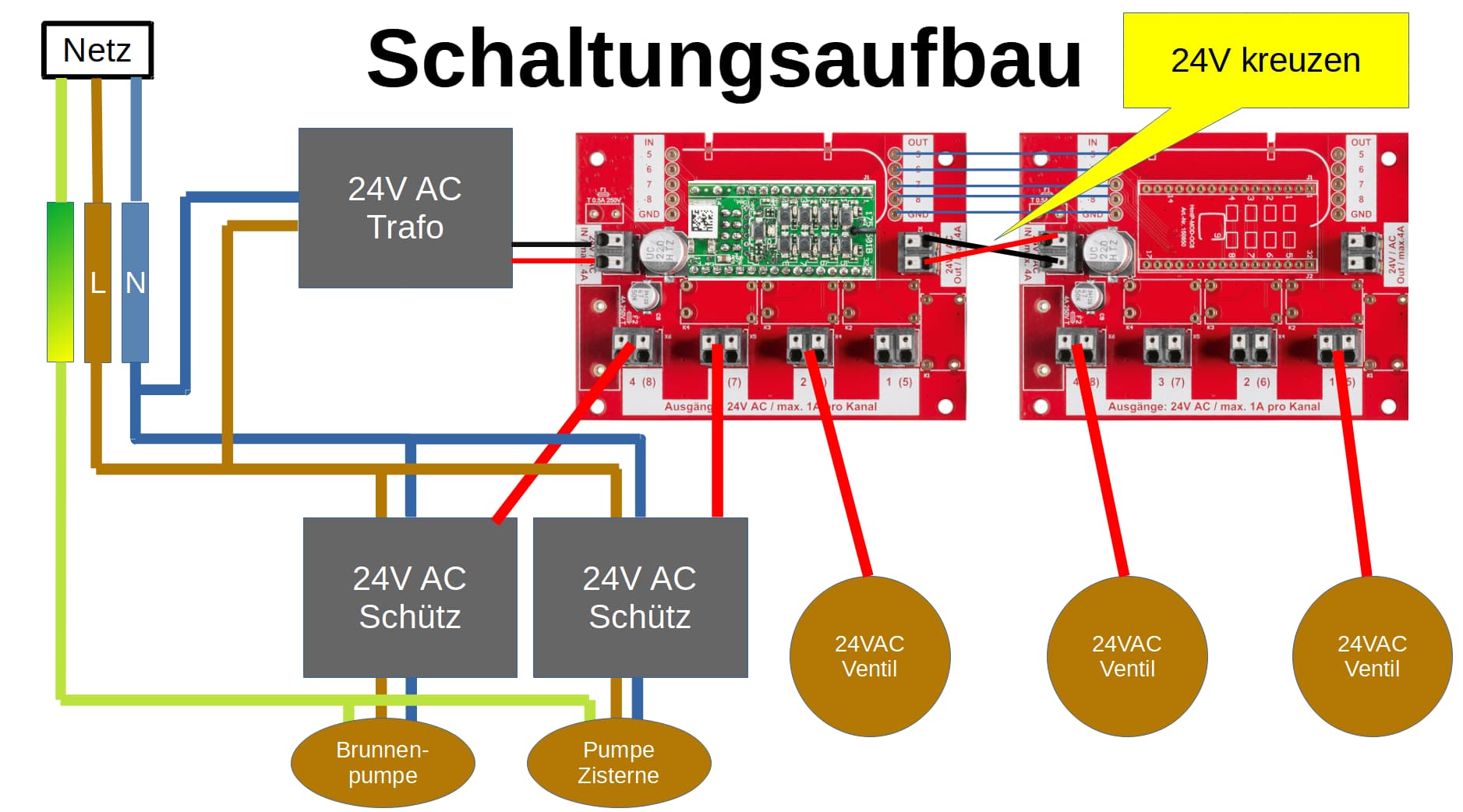

Hier mein Schaltplan:

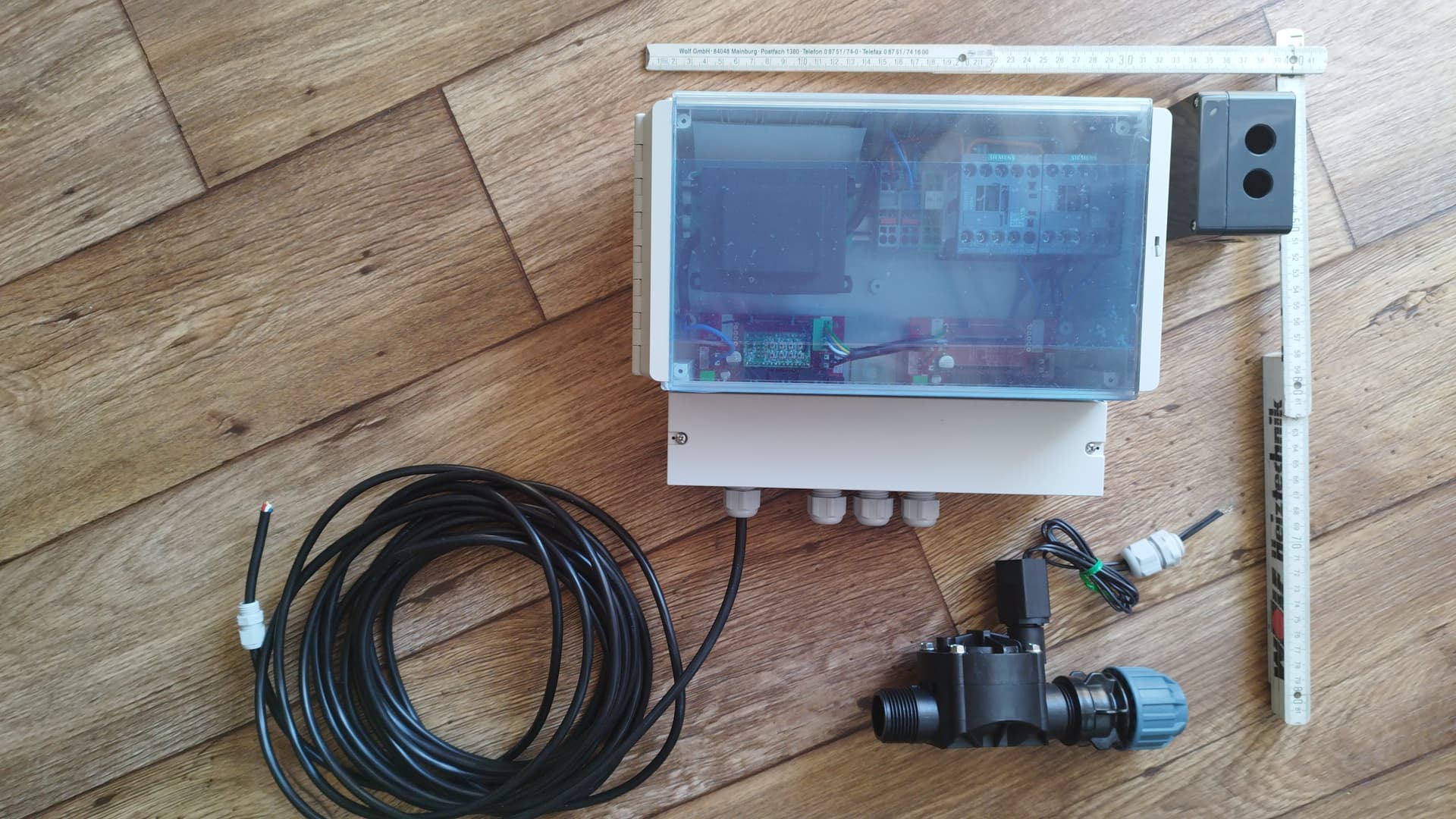

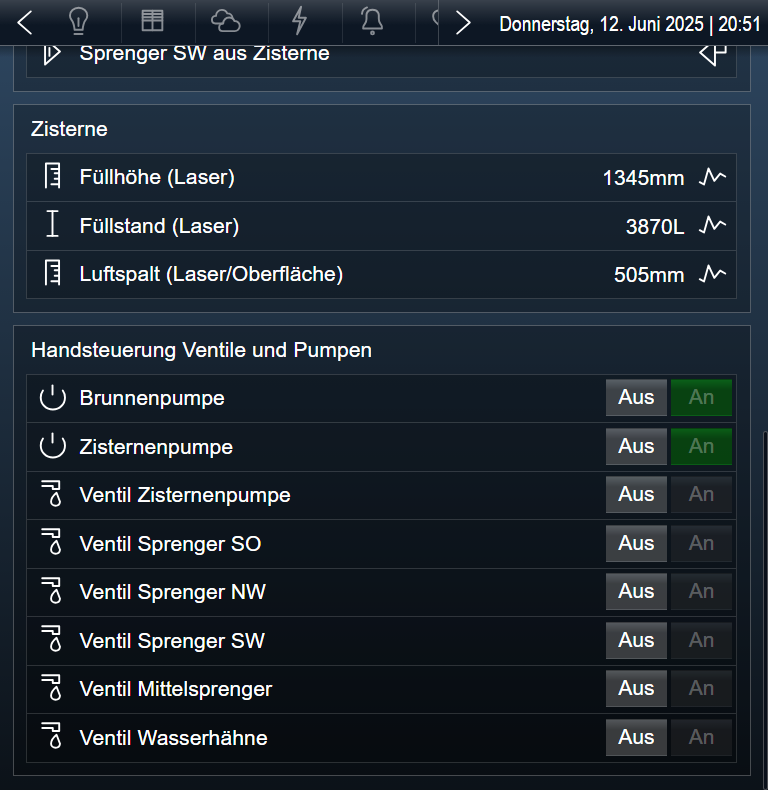

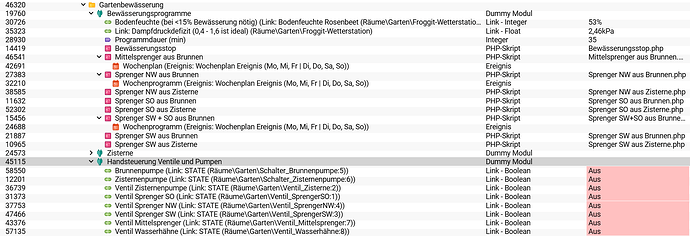

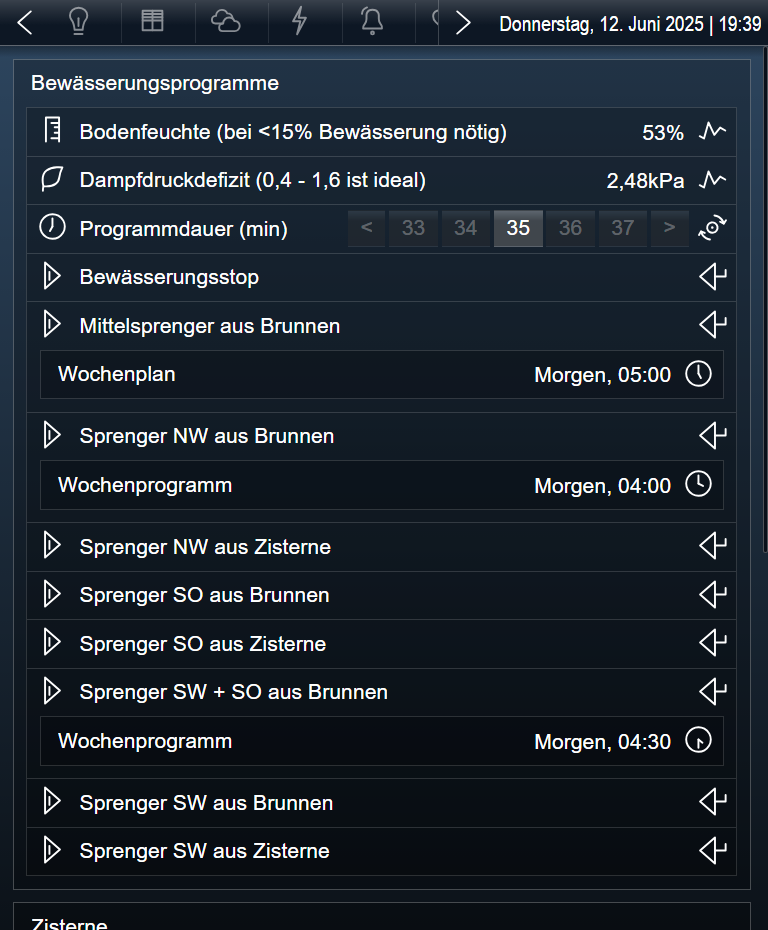

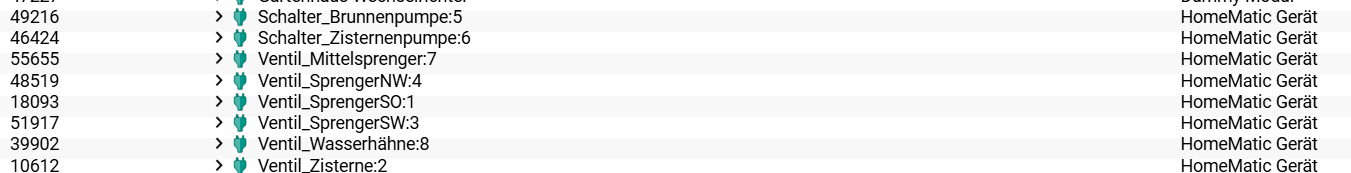

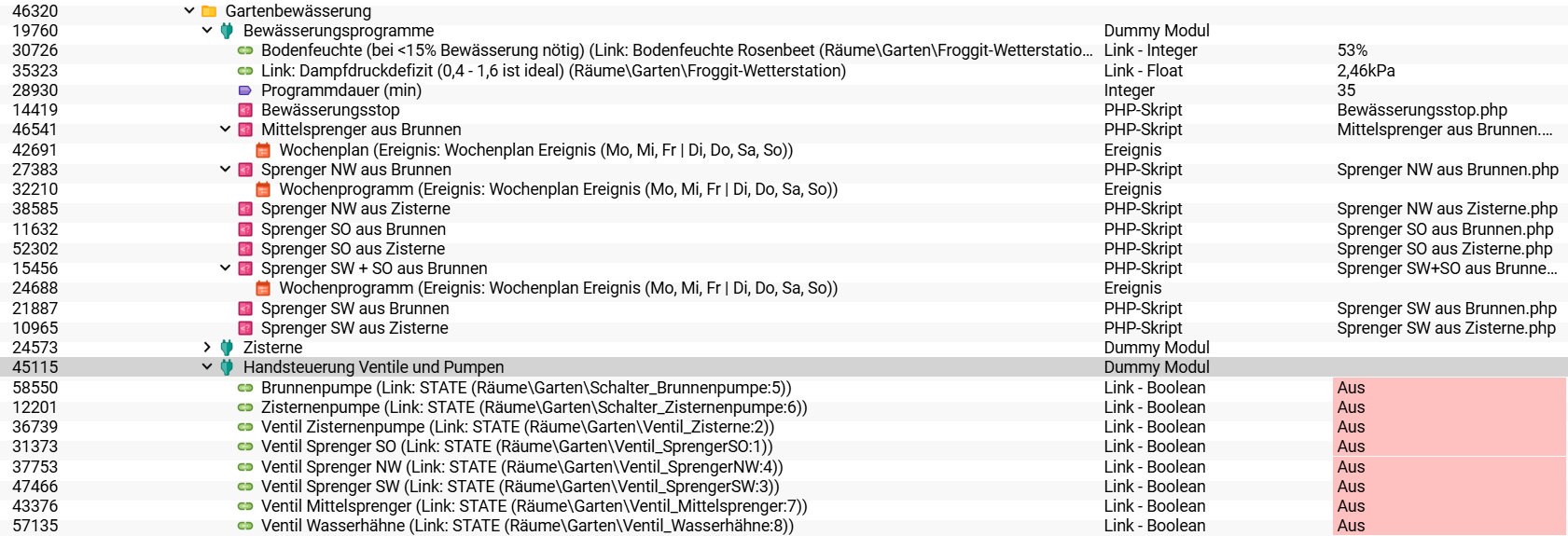

Und meine finale Lösung:
Allg. Hinweis: Arbeiten bei Spannungen von 230V besteht Lebensgefahr. Arbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden. Ich übernehme keine Haftung für evtl. Schäden.
Spezieller Hinweis zur Kreuzung der 24V bei 2 Platinen: Nur notwendig, wenn von beiden Platinen für alle Ventile eine gemeinsame „Masse“ über ein z.B. 7-adriges Kabel genutzt wird. Wenn die Ventile direkt an die einzelnen Ausgänge angeschlossen werden ist auch eine gerade Verbindung möglich.
Viele Grüße
Kevin
