Hallo Dietmar,
leider mache ich da offensichtlich etwas falsch. Hier die erforderlichen Info’s:
Version WPHub: 0.15.2 (Build92)
Version Dashboard: 0.9.155-beta.1-Build 282
Leider kann ich nicht erkennen, was im Hinweis steht, da sich zwei Textzeilen überlagern:
Als Regler ist ein VRC720 eingesetzt.
VG
Marc
Hallo Marc,
danke für die Angaben, damit kann ich es eingrenzen. Deine Versionen sind aktuell, das ist es nicht.

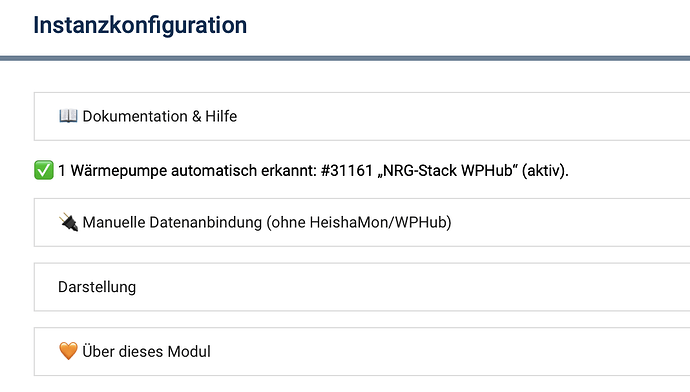

Das Anlagenschema wird nur gezeichnet, wenn von WPHub mindestens ein Wert für Vorlauf- oder Rücklauftemperatur des Heizkreises oder für Pumpe (Durchfluss/Drehzahl) ankommt. Fehlt das alles, zeigt es nur den Hinweis „Keine Anlagenschema-Daten (Pumpen/Ventile/Durchfluss) verfügbar - nur Basiswerte“. Genau den siehst du (die Überlagerung der zwei Zeilen im Screenshot ist ein Darstellungsfehler an der Kachel, den schaue ich mir an). Die Erkennung der Wärmepumpe klappt bei dir, wie dein zweiter Screenshot zeigt.
Bei Vaillant kommt der Vorlauf aus der Variable „Vorlauftemperatur“ der WPHub-Instanz. Ich vermute, dass sie bei dir fehlt oder leer ist. Dazu brauche ich zwei Dinge:

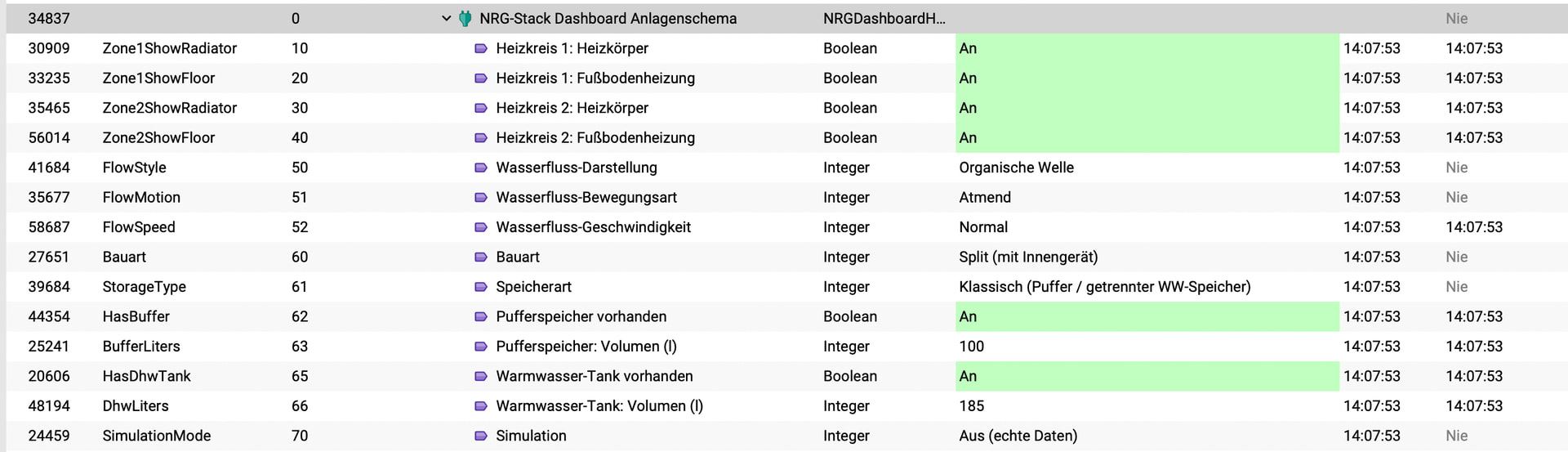

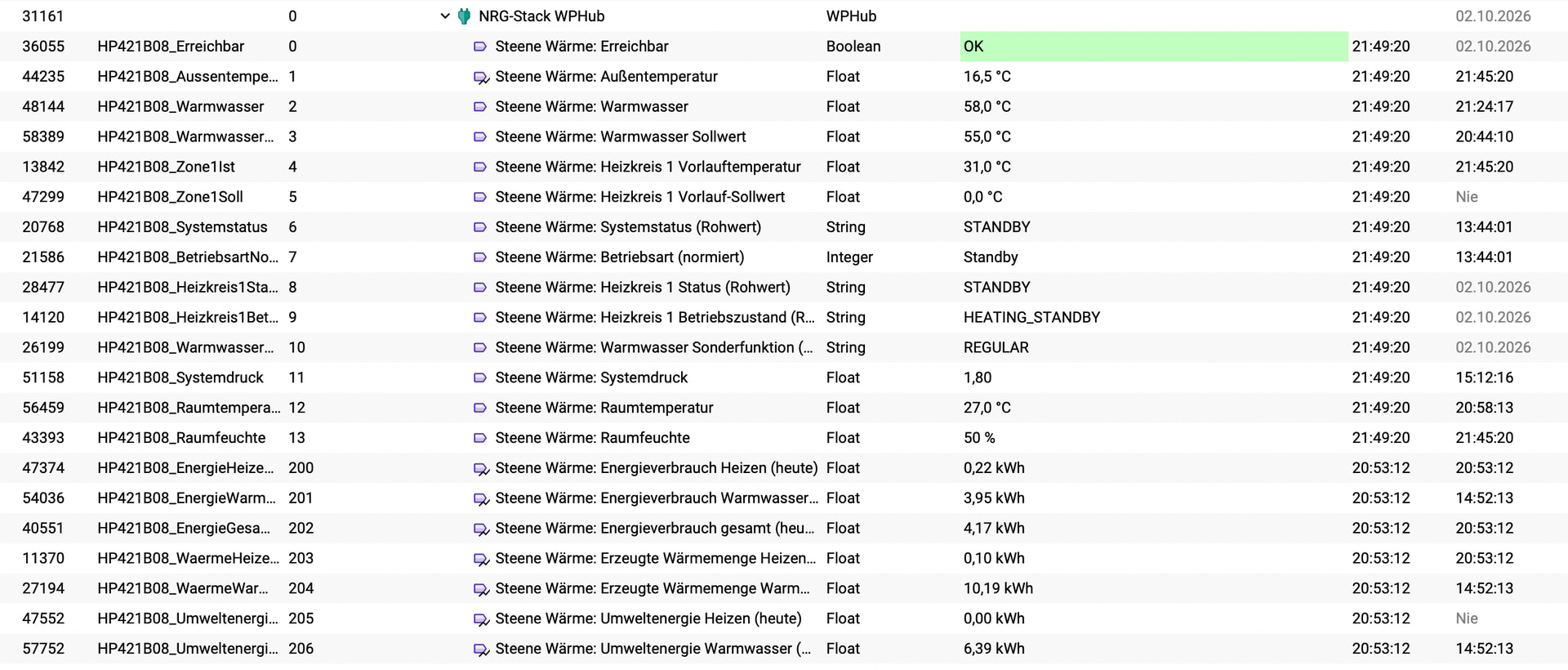

Einen Screenshot der Variablen der WPHub-Instanz (Objektbaum, Instanz #31161 aufklappen). Interessant sind vor allem „Vorlauftemperatur“, „Puffertemperatur“ und „Zone1Ist“.
Falls „Vorlauftemperatur“ fehlt: In der WPHub-Instanz im Vaillant-Bereich den Knopf „Steuerungsfähigkeiten anzeigen“ drücken und mir die Debug-Ausgabe (Topic Vaillant/tli-Rohdaten oder Vaillant/vrc700-Rohdaten) schicken. Daran sehe ich, welche Felder dein VRC720 liefert.
Bis dahin hilft ein Notnagel: In der Instanz „NRG-Stack Dashboard Anlagenschema“ gibt es das Panel „Manuelle Datenanbindung (ohne HeishaMon/WPHub)“. Wenn du dort bei „Vorlauftemperatur Hauptkreis“ eine passende Temperaturvariable einträgst (z. B. den Vorlauf deines Heizkreises aus WPHub), wird das Schema sofort gezeichnet.
Viele Grüße
Dietmar

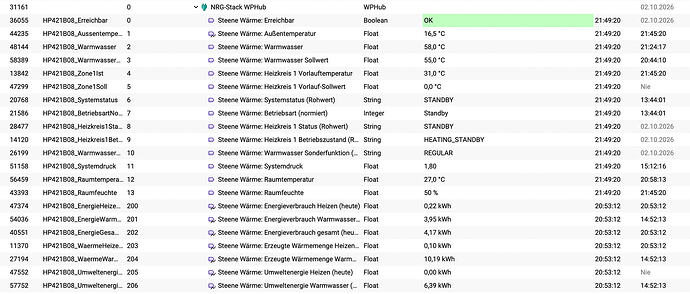

Gerne mache ich das. Hier der Screenshot:
Hier der Debug:
dump.txt (35,3 KB)
Wenn ich versuche die Instanz zu bearbeiten, hängt sich das System nach dem Speichern auf. Ich werde Symcon morgen mal neu starten.
Hallo Marc,
ich habe die Ursache gefunden, und sie lag nicht an deiner Einrichtung. Dein Regler meldet bei Vaillant keinen allgemeinen „Systemvorlauf“, nur den Vorlauf von Heizkreis 1. Das Dashboard hat bisher nur den Systemvorlauf als Voraussetzung für das Schema gewertet, deshalb blieb es bei dir leer.
Ich habe das geändert: Version 0.9.157-beta.1 (Build 284). Bitte aktualisiere das NRG-Stack Dashboard über die Modulverwaltung (Beta-Kanal) und lade die Visu neu, dann sollte das Schema erscheinen.

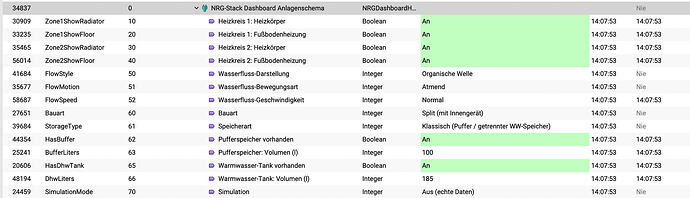

Zwei Hinweise dazu: Dein Heizkreis steht aktuell im Standby, deshalb zeigt das Schema „Standby“ und einen Sollwert von 0 °C. Das ist ein Platzhalter von Vaillant, kein Fehler. Und weil du keinen Pufferspeicher hast, kannst du in der Instanz „NRG-Stack Dashboard Anlagenschema“ bei „Pufferspeicher vorhanden“ den Schalter ausschalten, dann wird er nicht gezeichnet.
Viele Grüße
Dietmar
Hallo Dietmar,
das sieht schon mal ganz gut aus. Ich muss mich die Tage mal mehr damit befassen. Ich habe auch eine Anlageform, die hier nicht berücksichtigt ist. So habe ich zwar einen kleinen Pufferspeicher, aber ohne Messungen und mein WW-Speicher ist getrennt von der sog. Hydraulikstation. Zudem hat der WW-Speicher einen zweiten Heizkreis für Solarthermie. Die Solarthermie läuft aber autark und da habe ich einen separaten Regler, wo ich mal schauen muss, wie ich dem noch Werte entlocken kann. Das hat aber alles Zeit. Also mach dir keinen Stress damit.
Vielen Dank und Viele Grüße
Marc
